三端穩壓管-簡介
三端穩壓管是一種直到臨界反向擊穿電壓前都具有很高電阻的半導體器件。穩壓管在反向擊穿時，在一定的電流范圍內（或者說在一定功率損耗范圍內），端電壓簡直不變，表現出穩壓特性，因此普遍應用于穩壓電源與限幅電路之中。
三端穩壓管 -分類
三端穩壓管，主要有兩種，一種輸出電壓是固定的，稱為固定輸出三端穩壓管，另一種輸出電壓是可調的，稱為可調輸出三端穩壓管，其根本原理相同，均采用串聯型穩壓電路。
三端穩壓管 -原理

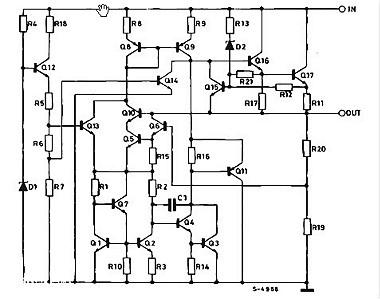

由于固定三端穩壓器屬于串聯型穩壓電路，因而它的原理同等于串聯型穩壓電路。其中R1、Rp、R2組成的分壓器是取樣電路，從輸出端取出局部電壓UB2作為取樣電壓加至三極管T2的基極。穩壓管Dz以其穩定電壓Uz作為基準電壓，加在T2的發射極上。R3是穩壓管的限流電阻。三極管T2組成比擬放大電路，它將取樣電壓UB2與基準電壓Uz加以比擬和放大，再去控制三極管T1的基極電位。
輸入電壓Ui加在三極管T1與負載RL相串聯的電路上，因而，改動T1集電極間的電壓降UCE1便可調理RL兩端的電壓Uo。也就是說，穩壓電路的輸出電壓Uo能夠經過三極管T1加以調理，所以T1稱為調整管。由于調整元件是晶體管管，而且在電路中與負載相串聯，故稱為晶體管串聯型穩壓電路。電阻R4和T1的基極偏置電阻，也是T2的集電極負載電阻。
三端穩壓管當電網電壓降低或負載電阻減小而使輸出端電壓有所降落時，其取樣電壓UB2相應減小，T2基極電位降落。但因T2發射極電位既穩壓管的穩定Uz堅持不變，所以發射極電壓UBE2減小，招致T2集電極電流減小而集電極電位Uc2升高。由于放大管T2的集電極與調整管T1的基極接在一同，故T1基極電位升高，招致集電極電流增大而管壓降UCE1減小。由于T1與RL串聯，所以，輸出電壓Uo根本不變。同理,當電網電壓或負載發作變化惹起輸出電壓Uo增大時，經過取樣、比擬放大、調整等過程，將使調整調整管的管壓降UCE1增加，結果抑止了輸出端電壓的增大，輸出電壓仍根本堅持不變。調理電位器Rp，可對輸出電壓停止微調。調整管T1與負載電阻RL組成的是射極輸出電路，所以具有穩定輸出電壓的特性。在串聯型穩壓電源電路的工作過程中，請求調整管一直處在放大狀態。經過調整管的電流等于負載電流，因而必需選用恰當的大功率管作調整管，并按規則裝置散熱安裝。為了避免短路或長期過載燒壞調整管，在直流穩壓器中普通還設有短路維護和過載維護等電路。
