CMOS器材的特色與種類

CMOS是Complementary Metal Oxide Semiconductor的簡稱，譯為“互補型金屬氧化物半導體”。所謂互補型，就是將p溝MOS品體管與n溝MOS晶體管這兩種特性不同的場效應晶體管連接起來使特性彼此彌補的結構方式。

CMOS器件的第一優點就是省電，靜態消耗電流十分小，OP放大器的CMOS輸入偏置電流十分小(lpA)。在低電源電壓下也具有高速呼應，在筆記本電腦、便攜式電話的微處理器等大規模集成電路中，能夠在1.8V以下的低電壓下作業，也能平行進行高速數據處理，具有出的開關特性。CMOS器材能夠取得大的噪聲余量，不容易在外來噪聲影響下發作誤動作。所以，在尋求可靠性的重要的工業設備、交通范疇、生活基礎設施等范疇中很多運用。從制作的視點看，CMOS器材有利于產品的標準化，適于大批量出產。

CMOS器材的缺陷在于靜電損壞、閂鎖現象和呼應速度方面，MOS晶體管的1／f噪聲比較大。

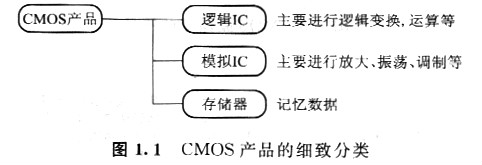

如圖1.1所示，CMOS產品能夠分為模仿（線性）IC，邏輯IC和存儲器。邏輯IC中包含標準邏輯lC、PLD(Programmablc LOgic Device)、ASIC(Application SpecificIC)／定制LSI、專用）C、微處理器，DSP(Digital Signal Processor)，以及體系LSI等。

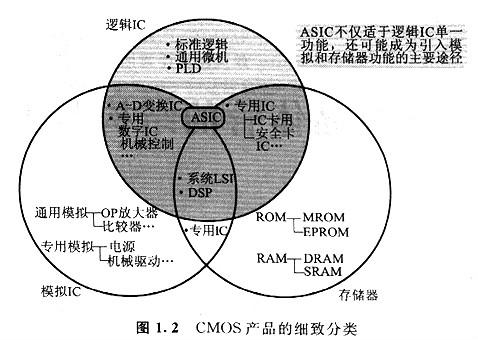

模仿IC中，有OP放大器、比較器、A-D( Analog-Digital)變換器、D-A變換器、電源電路等單體通用模仿IC，以及與數寧電路組合運用的專用IC電路。存儲器大體上能夠分類為不揮發性存儲器( ROM: Read Only Memory)和揮發性存儲器(RAM:Random Access Memory)。圖1.2是比較詳盡的分類。
