有關PWM“死區”時間

PWM是脈寬調制。在電力電子中，最常用的就是整流和逆變，這就需要用到整流橋和逆變橋。對三相電來說，就需要三個橋臂。以兩電平為例，每個橋臂上有兩個電力電子器件，比如igbt。這兩個igbt不能同時導通，否則就會出現短路的情況。

因此，設計帶死區的pwm波可以防止上下兩個器件同時導通。也就是說，當一個器件導通后關閉，再經過一段死區，這時才能讓另一個導通。

PWM“死區”時間-死區，簡單解釋：

通常，大功率電機、變頻器等，末端都是由大功率管、IGBT等元件組成的H橋或3相橋。

每個橋的上半橋和下半橋是是絕對不能同時導通的，但高速的PWM驅動信號在達到功率元件的控制極時，往往會由于各種各樣的原因產生延遲的效果，造成某個半橋元件在應該關斷時沒有關斷，造成功率元件燒毀。

死區就是在上半橋關斷后，延遲一段時間再打開下半橋或在下半橋關斷后，延遲一段時間再打開上半橋，從而避免功率元件燒毀。這段延遲時間就是死區。(就是上、下半橋的元件都是關斷的)死區時間控制在通常的低端單片機所配備的PWM中是沒有的。

死區時間是PWM輸出時，為了使H橋或半H橋的上下管不會因?yàn)殚_關速度問題發生同時導通而設置的一個保護時段，所以在這個時間，上下管都不會有輸出，當然會使波形輸出中斷，死區時間一般只占百分之幾的周期。

但是PWM波本身占空比小時，空出的部分要比死區還大，所以死區會影響輸出的紋波，但應該不是起到?jīng)Q定性作用的。

DSP里的PWM死區

在整流逆變的過程中，同一相的上下橋不能同時導通,否則電源會段路，理論上DSP產生的PWM是不會同時通，但器件的原因PWM不可能是瞬時電平跳變的，總是梯形下降的，這樣會可能使上下橋直通，為此，設一個極短的時間，上下橋都關閉，再選擇性開通，避免了上下橋直通，實際控制中死區會導致控制性能變差。

PWM的上下橋臂的三極管是不能同時導通的。如果同時導通就會是電源兩端短路。所以，兩路觸發信號要在一段時間內都是使三極管斷開的。這個區域就叫做“死區”。

PWM的占空比決定輸出到直流電機的平均電壓。PWM不是調節電流的。

PWM的意思是脈寬調節，也就是調節方波高電平和低電平的時間比，一個20%占空比波形，會有20%的高電平時間和80%的低電平時間，而一個60%占空比的波形則具有60%的高電平時間和40%的低電平時間，占空比越大，高電平時間越長，則輸出的脈沖幅度越高，即電壓越高。

如果占空比為0%，那么高電平時間為0，則沒有電壓輸出。如果占空比為100%，那么輸出全部電壓。所以通過調節占空比，可以實現調節輸出電壓的目的，而且輸出電壓可以無級連續調節。

1.PWM控制的基本原理

理論基礎：

沖量相等而形狀不同的窄脈沖加在具有慣性的環節上時，其效果基本相同。效果基本相同，是指環節的輸出響應波形基本相同。低頻段非常接近，僅在高頻段略有差異。

面積等效原理：

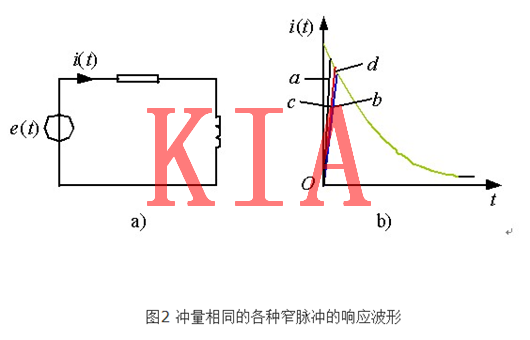

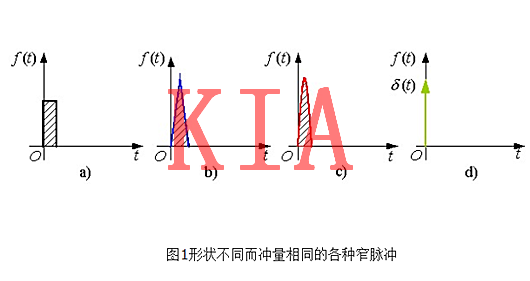

分別將如圖1所示的電壓窄脈沖加在一階慣性環節(R-L電路)上，如圖2a所示。其輸出電流i(t)對不同窄脈沖時的響應波形如圖2b所示。從波形可以看出，在i(t)的上升段，i(t)的形狀也略有不同，但其下降段則幾乎完全相同。

脈沖越窄，各i(t)響應波形的差異也越小。如果周期性地施加上述脈沖，則響應i(t)也是周期性的。用傅里葉級數分解后將可看出，各i(t)在低頻段的特性將非常接近，僅在高頻段有所不同。

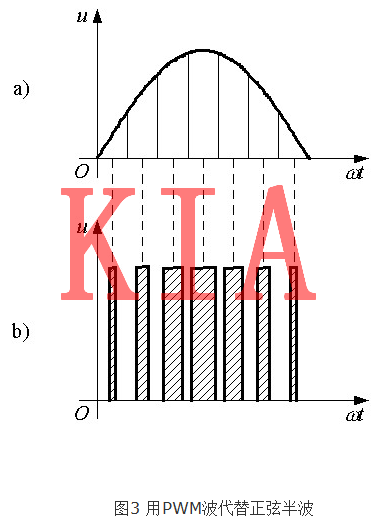

用一系列等幅不等寬的脈沖來代替一個正弦半波，正弦半波N等分，看成N個相連的脈沖序列，寬度相等，但幅值不等;用矩形脈沖代替，等幅，不等寬，中點重合，面積(沖量)相等，寬度按正弦規律變化。

SPWM波形——脈沖寬度按正弦規律變化而和正弦波等效的PWM波形。

要改變等效輸出正弦波幅值，按同一比例改變各脈沖寬度即可。

PWM電流波： 電流型逆變電路進行PWM控制，得到的就是PWM電流波。

PWM波形可等效的各種波形：

直流斬波電路：等效直流波形

SPWM波：等效正弦波形，還可以等效成其他所需波形，如等效所需非正弦交流波形等，其基本原理和SPWM控制相同，也基于等效面積原理。

2. PWM相關概念

占空比：就是輸出的PWM中，高電平保持的時間與該P(yáng)WM的時鐘周期的時間之比。如，一個PWM的頻率是1000Hz，那么它的時鐘周期就是1ms，就是1000us，如果高電平出現的時間是200us，那么低電平的時間肯定是800us，那么占空比就是200：1000，也就是說PWM的占空比就是1:5。

分辨率也就是占空比最小能達到多少，如8位的PWM，理論的分辨率就是1：255(單斜率)，16位的的PWM理論就是1:65535(單斜率)。

頻率就是這樣的，如16位的PWM，它的分辨率達到了1:65535，要達到這個分辨率，T/C就必須從0計數到65535才能達到，如果計數從0計到80之后又從0開始計到80.......，那么它的分辨率最小就是1:80了，但是，它也快了，也就是說PWM的輸出頻率高了。

雙斜率 / 單斜率

假設一個PWM從0計數到80，之后又從0計數到80....... 這個就是單斜率。

假設一個PWM從0計數到80，之后是從80計數到0....... 這個就是雙斜率。

可見，雙斜率的計數時間多了一倍，所以輸出的PWM頻率就慢了一半，但是分辨率卻是1:(80+80) =1:160，就是提高了一倍。

假設PWM是單斜率，設定最高計數是80，我們再設定一個比較值是10，那么T/C從0計數到10時(這時計數器還是一直往上計數，直到計數到設定值80)，單片機就會根據你的設定，控制某個IO口在這個時候是輸出1還是輸出0還是端口取反，這樣，就是PWM的最基本的原理了。
