MOS管如何精準控制電路電流，MOS管即可用于放大電流，又可以作為可變電阻，還能用作電子開關，現已廣泛應用于電子設備中。而在使用過程中，MOS管是通過加在輸入端柵極的電壓來控制輸出端漏極的電流。MOS管廠家要分享的是MOS管該如何精準控制電流。

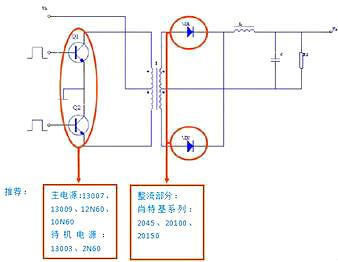

MOS管是電壓控制器件，也就是需要使用電壓控制G腳來實現對管子電流的控制。市面上最常見的是增強型N溝通MOS管，廠家可以用一個電壓來控制G的電壓，MOS管導通電壓一般在2-4V，不過要完全控制，這個值要上升到10V左右。
（1）場效應管是電壓控制器件，它通過VGS（柵源電壓）來控制ID（漏極電流）；
（2）場效應管的控制輸入端電流極小，因此它的輸入電阻（10～10Ω）很大。
（3）它是利用多數載流子導電，因此它的溫度穩定性較好；
（4）它組成的放大電路的電壓放大系數要小于三極管組成放大電路的電壓放大系數；
（5）場效應管的抗輻射能力強；
（6）由于它不存在雜亂運動的電子擴散引起的散粒噪聲，所以噪聲低。
1.場效應管可應用于放大。由于場效應管放大器的輸入阻抗很高，因此耦合電容可以容量較小，不必使用電解電容器。
2.場效應管很高的輸入阻抗非常適合作阻抗變換。常用于多級放大器的輸入級作阻抗變換。
3.場效應管可以用作可變電阻。
4.場效應管可以方便地用作恒流源。
5.場效應管可以用作電子開關。
MOS管精準控制電路電流的基本方法：用一個控制電壓（比較器同相輸入端）和一個參考電壓（比較器反相輸入端），同時進入電壓比較器（比較器電源接正12V和地，比如LM358當比較器），比較器的輸出經過5.1K電阻上拉后接G腳，如果控制電壓比參考電壓高，則控制MOS管導通輸出電流。
參考電壓可以來自于采樣電阻，也就是在NMOS的S極接一個大功率小電阻后接地，這個電阻做電流采樣，當電流流過電阻后會形成電壓，把它放大處理后做參考。
剛開始的時候，電流很小，所以控制電壓比參考電壓高很多，這時候G腳基本上都加了12V，可以使管子迅速導通，在很短時間后，當電流增大逐步 達到某個值時，參考電壓迅速上升，與控制電壓接近并超過時，比較器就輸出低電平（接近0V）使管子截止，電流減小。然后電流減少后，參考電壓又下去，管子又導通，電流又增大。然后周而復始。
如果你用D/A輸出代替控制電壓，則可以獲得對MOS管的精確控制，我們以前實現過輸出范圍10-2000mA，步進1mA，輸出電流精度正負1mA的水平。
