捕魚器產品介紹-如何制作高效穩定的電子捕魚器操作方法
信息來源：本站 日期：2018-07-31
超聲波捕魚機的工作原理是：利用超聲波對魚、鱉等水中一切冷血動物的心臟和腦部神經擊昏卻氧，快速大面積浮出水面，達到最佳捕捉效果，并能將深層的動物擊昏即浮出水面任意捕撈（過5分鐘后復活），捕大留小，不影響繁殖，對人體及熱血動物絕對安全。采用日本全新MA超聲波集成電路，超聲波尖端技術,并經過高級電子技術人員聯合共同精心研究,結合我國咸,淡水質,精心研究解剖改裝線路及電路并經實踐成功后生產出有效對付環境的超特寬超聲波電場捕撈機.該機功能發射超聲波電場,主要針對水中一切動物的大腦(腦部),刺激神經, 心臟和呼吸系統,使其在水中嚴重缺氧,浮出水面,達到最佳捕捉效果, 并能將深底層的動物擊昏浮出水面任意捕撈(時過五分鐘復活), 該機專門對會水中冷血動物,對人體及熱血動物絕對安全。
一、最佳頻率的確定
在捕魚器電路中，每種輸出電路均有它的最佳頻率，而在最佳頻率的調試中，最不好確定的是高頻變壓器的初級繞組匝數。一般來說，若制作輸出功率小于300W的捕魚器，初級繞組為5+5匝；若制作功率更大的，初級繞組可取3+3匝或2+2匝。其最佳工作頻率應如何調試呢？
在電子捕魚器電路中，前級的振蕩電路一般采用集成塊SG3525（KA3525）或TL494、SG3525的（5）、（6）腳為振蕩頻率調節端，（5）腳外接一只電容到地，（6）腳外接一電阻到地，改變電容或電阻的數值可改變電路的振蕩頻頻率。實際調試時，可將一只1kΩ的電阻與22kΩ的電位器串聯，再接在SG3525（6）腳與地之間，然后在輸出變壓器次級繞組上接一只100W/220V的燈泡，通電后緩慢調節電位器，當燈泡最亮時，其振蕩頻率為最佳頻率，這時測出電位器連入電路的阻值，用同值固定電阻代換即可。
對于采用TL494的電路，由于TL494的（6）腳也為定時電阻調節端，其調試方法與SG3525相同。
二、后級功率元件的選擇
1.三極管三極管的穩定性是最好的，但怕輸出碰極。為此，小功率機應在輸出端串上一只5A保險絲或1Ω/10W的電阻。
由于三極管關斷迅速，所以高壓尖峰幅度比可控硅大，捕魚效果也好。實際制作時，可采用彩電帶阻尼的行管或開關管。為提高電流、降低三極管發熱，可用多只并聯。
2.場效應管場效應管的關斷頻率是最高的，效果略勝三極管，但其穩定性比三極管差，最怕輸出端碰極，必須在輸出線路中串聯合適電阻或保險絲。
3.2GBT2GBT是三極管和場管的結合品，耐壓高、輸出電流大，價格較高。它的控制和場效應一樣，效果介于三極管和場管之間。
4.可控硅可控硅是最常見和常用的。可控硅不能瞬間關斷，需要電容、電感的配合加以關斷。輸出波形比較平滑，捕魚效果不如前3種。如果采用大電流的可控硅，極易在使用中碰級損壞。
三、制作須知
1.在制作過程中，不宜在帶電的情況下焊接。
2.要注意場效應管腳位。若其中兩腳加電，不可脫開另一腳來測量，否則很容易在瞬間燒壞管子。
3.先做好前級驅動電路，有條件的話，可用示波器查看兩邊輸出波形的幅度、頻率及互補性。符合要求后方可接功率管及變壓器。試用時，需用小電流12V電源供電，或串小電流表，一般情況下，空載電流不應超過2A。如電流過大，應檢查后再試。
4.12V電源輸入端大容量濾波電容，最好能用兩只4700μF電容／25V并聯，且該電容應選用優質品。如無濾波電容，易引起功率管發熱，SG3524的供電電阻燒黑或燒斷。

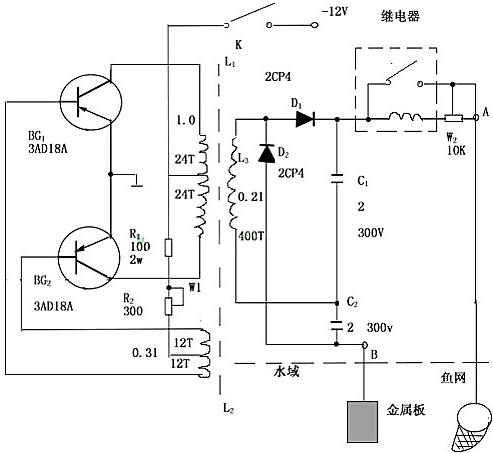

捕魚器是根據電壓高于100V，功率大于30W的電能釋放于水域中可擊斃直徑為1至1.5米水域內的魚類的原理而制成的。如下捕魚器電路圖所示，捕魚機電路由三部分組成：第一部分為晶體三極管和鐵氧體變壓器組成的逆變器，把12V直流電壓變成數百至數千赫的交流電，其電壓幅值大于100V；第二部分為全波倍壓整流器，它把輸出電壓升高一倍，并變成直流，第三部分為繼電器，它控制電路有效地把電能釋放于水域，而且還可避免因插入水中而造成高壓跌落。W1可調節輸入電流的大小，W2可調節輸出功率的大小。
