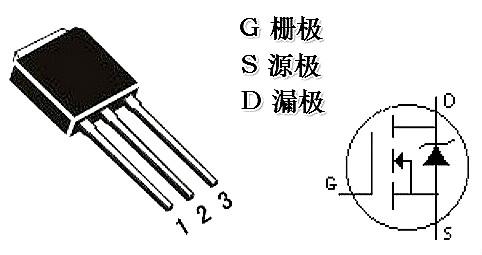

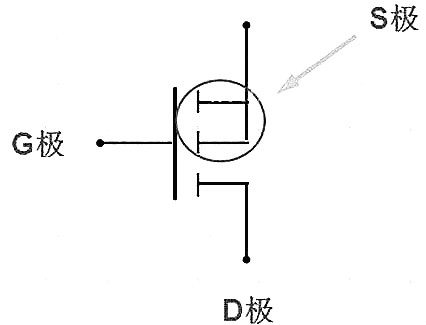

G極，不用說比較好認。
S極，不論是p溝道還是N溝道，兩根線相交的就是；
D極，不論是p溝道還是N溝道，是單獨引線的那邊。
判定柵極G：場效應管管腳圖接線圖將萬用表撥至R&TImes;1k檔，用萬用表的負極任意接一電極，另一只表筆依次去接觸其余的兩個極，測其電阻。若兩次測得的電阻值近似相等，則負表筆所接觸的為柵極，另外兩電極為漏極和源極。漏極和源極互換，若兩次測出的電阻都很大，則為N溝道；若兩次測得的阻值都很小，則為P溝道。
判定源極S、漏極D：在源-漏之間有一個PN結，因此根據PN結正、反向電阻存在差異，可識別S極與D極。用交換表筆法測兩次電阻，其中電阻值較低（一般為幾千歐至十幾千歐）的一次為正向電阻，此時黑表筆的是S極，紅表筆接D極。
①柵極G的測定：用萬用表R×100 檔，測任意兩腳之間正反向電阻，若其中某次測得電阻為數百Ω)，該兩腳是D、S，第三腳為G。
②漏極D、源極S及類型判定：用萬用表 R ×10kΩ檔測 D、S問正反向電阻，正向電阻約為0.2 ×10kΩ，反向電阻（5一∞）X100kΩ。在測反向電阻時，紅表筆不動，黑表筆脫離引腳后，與G碰一下，然后回去再接原引腳，出現兩種情況：
a．若讀數由原來較大值變為0(0×10kΩ)，則紅表筆所接為S，黑表筆為D。用黑表筆接觸G有效，使MOS管D、S間正反向電阻值均為0Ω，還可證明該管為N溝道。
b．若讀數仍為較大值，黑表筆不動，改用紅表筆接觸G，碰一下之后立即回到原腳，此時若讀數為0Ω，則黑表筆接的是S極、紅表筆為D極，用紅表筆接觸G極有效，該MOS管為P溝道。
根據場效應管的PN結正、反向電阻值不一樣的現象，可以判別出結型場效應管的三個電極。場效應管管腳圖接線圖具體方法：將萬用表撥在R×1k檔上，任選兩個電極，分別測出其正、反向電阻值。當某兩個電極的正、反向電阻值相等，且為幾千歐姆時，則該兩個電極分別是漏極D和源極S。因為對結型場效應管而言，漏極和源極可互換，剩下的電極肯定是柵極Ｇ。也可以將萬用表的黑表筆（紅表筆也行）任意接觸一個電極，另一只表筆依次去接觸其余的兩個電極，測其電阻值。當出現兩次測得的電阻值近似相等時，則黑表筆所接觸的電極為柵極，其余兩電極分別為漏極和源極。若兩次測出的電阻值均很大，說明是ＰＮ結的反向，即都是反向電阻，可以判定是Ｎ溝道場效應管，且黑表筆接的是柵極；若兩次測出的電阻值均很小，說明是正向ＰＮ結，即是正向電阻，判定為Ｐ溝道場效應管，黑表筆接的也是柵極。若不出現上述情況，可以調換黑、紅表筆按上述方法進行測試，直到判別出柵極為止。
測電阻法是用萬用表測量場效應管的源極與漏極、柵極與源極、柵極與漏極、柵極Ｇ1與柵極Ｇ2之間的電阻值同場效應管手冊標明的電阻值是否相符去判別管的好壞。具體方法：首先將萬用表置于Ｒ×１０或Ｒ×100檔，測量源極Ｓ與漏極Ｄ之間的電阻，通常在幾十歐到幾千歐范圍（在手冊中可知，各種不同型號的管，其電阻值是各不相同的），如果測得阻值大于正常值，可能是由于內部接觸不良；如果測得阻值是無窮大，可能是內部斷極。然后把萬用表置于Ｒ×１０ｋ檔，再測柵極Ｇ1與Ｇ2之間、柵極與源極、柵極與漏極之間的電阻值，當測得其各項電阻值均為無窮大，則說明管是正常的；場效應管管腳圖接線圖若測得上述各阻值太小或為通路，則說明管是壞的。要注意，若兩個柵極在管內斷極，可用元件代換法進行檢測。
具體方法：用萬用表電阻的R×100檔，紅表筆接源極Ｓ，黑表筆接漏極Ｄ，給場效應管加上1.5Ｖ的電源電壓，此時表針指示出的漏源極間的電阻值。然后用手捏住結型場效應管的柵極Ｇ，將人體的感應電壓信號加到柵極上。這樣，由于管的放大作用，漏源電壓VDS和漏極電流Iｂ都要發生變化，也就是漏源極間電阻發生了變化，由此可以觀察到表針有較大幅度的擺動。如果手捏柵極表針擺動較小，說明管的放大能力較差；表針擺動較大，表明管的放大能力大；若表針不動，說明管是壞的。
根據上述方法，我們用萬用表的R×100檔，測結型場效應管3DJ2F。先將管的Ｇ極開路，測得漏源電阻RDS為600Ω，用手捏住Ｇ極后，表針向左擺動，指示的電阻RDS為12kΩ，表針擺動的幅度較大，說明該管是好的，并有較大的放大能力。
運用這種方法時要說明幾點：首先，在測試場效應管用手捏住柵極時，萬用表針可能向右擺動（電阻值減?。部赡芟蜃髷[動（電阻值增加）。這是由于人體感應的交流電壓較高，而不同的場效應管用電阻檔測量時的工作點可能不同（或者工作在飽和區或者在不飽和區）所致，試驗表明，多數管的RDS增大，即表針向左擺動；少數管的RDS減小，使表針向右擺動。但無論表針擺動方向如何，只要表針擺動幅度較大，就說明管有較大的放大能力。第二，此方法對MOS場效應管也適用。但要注意，MOS場效應管的輸人電阻高，柵極Ｇ允許的感應電壓不應過高，所以不要直接用手去捏柵極，必須用于握螺絲刀的絕緣柄，用金屬桿去碰觸柵極，以防止人體感應電荷直接加到柵極，引起柵極擊穿。第三，每次測量完畢，應當G-S極間短路一下。這是因為G-S結電容上會充有少量電荷，建立起ＶGＳ電壓，造成再進行測量時表針可能不動，只有將G-S極間電荷短路放掉才行。
首先用測量電阻的方法找出兩個有電阻值的管腳，也就是源極Ｓ和漏極Ｄ，余下兩個腳為第一柵極G1和第二柵極G2。把先用兩表筆測的源極Ｓ與漏極Ｄ之間的電阻值記下來，對調表筆再測量一次，把其測得電阻值記下來，兩次測得阻值較大的一次，黑表筆所接的電極為漏極Ｄ；紅表筆所接的為源極Ｓ。用這種方法判別出來的Ｓ、Ｄ極，還可以用估測其管的放大能力的方法進行驗證，即放大能力大的黑表筆所接的是Ｄ極；紅表筆所接地是８極，兩種方法檢測結果均應一樣。當確定了漏極Ｄ、源極Ｓ的位置后，按Ｄ、Ｓ的對應位置裝人電路，一般G1、G2也會依次對準位置，這就確定了兩個柵極G1、G2的位置，從而就確定了Ｄ、S、G1、G2管腳的順序。
（5）用測反向電阻值的變化判斷跨導的大小
對ＶＭＯＳ Ｎ溝道增強型場效應管測量跨導性能時，可用紅表筆接源極Ｓ、黑表筆接漏極Ｄ，這就相當于在源、漏極之間加了一個反向電壓。此時柵極是開路的，管的反向電阻值是很不穩定的。將萬用表的歐姆檔選在R×10kΩ的高阻檔，此時表內電壓較高。當用手接觸柵極Ｇ時，會發現管的反向電阻值有明顯地變化，其變化越大，說明管的跨導值越高；如果被測管的跨導很小，用此法測時，反向阻值變化不大。
（1）為了安全使用場效應管，在線路的設計中不能超過管的耗散功率，最大漏源電壓、最大柵源電壓和最大電流等參數的極限值。
（2）各類型場效應管在使用時，都要嚴格按要求的偏置接人電路中，要遵守場效應管偏置的極性。如結型場效應管柵源漏之間是ＰＮ結，Ｎ溝道管柵極不能加正偏壓；Ｐ溝道管柵極不能加負偏壓，等等。
（3）MOS場效應管由于輸人阻抗極高，所以在運輸、貯藏中必須將引出腳短路，要用金屬屏蔽包裝，以防止外來感應電勢將柵極擊穿。尤其要注意，不能將MOS場效應管放人塑料盒子內，保存時最好放在金屬盒內，同時也要注意管的防潮。
（4）為了防止場效應管柵極感應擊穿，要求一切測試儀器、工作臺、電烙鐵、線路本身都必須有良好的接地；管腳在焊接時，先焊源極；在連入電路之前，管的全部引線端保持互相短接狀態，焊接完后才把短接材料去掉；從元器件架上取下管時，應以適當的方式確保人體接地如采用接地環等；當然，如果能采用先進的氣熱型電烙鐵，焊接場效應管是比較方便的，并且確保安全；在未關斷電源時，絕對不可以把管插人電路或從電路中拔出。以上安全措施在使用場效應管時必須注意。
（5）在安裝場效應管時，注意安裝的位置要盡量避免靠近發熱元件；為了防管件振動，有必要將管殼體緊固起來；管腳引線在彎曲時，應當大于根部尺寸５毫米處進行，以防止彎斷管腳和引起漏氣等。
對于功率型場效應管，要有良好的散熱條件。因為功率型場效應管在高負荷條件下運用，必須設計足夠的散熱器，確保殼體溫度不超過額定值，使器件長期穩定可靠地工作。
總之，確保場效應管安全使用，要注意的事項是多種多樣，采取的安全措施也是各種各樣，廣大的專業技術人員，特別是廣大的電子愛好者，都要根據自己的實際情況出發，采取切實可行的辦法，安全有效地用好場效應管。
