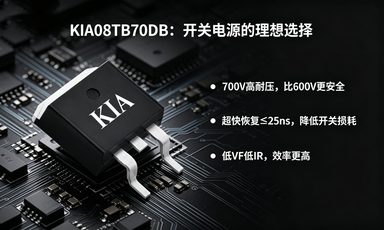

KIA08TB70DB|TO-263 超快恢復二極管 8A700V
信息來源：本站 日期：2026-06-03
8A700V 高耐壓｜trr≤30ns，解決電源發熱、反向擊穿通病
KIA08TB70DB,TO-263 快恢復二極管，8A700V 超快恢復二極管
| 型號 | KIA08TB70DB |
| 封裝 | TO-263 |
| 類型 | 超快恢復二極管 |
| 電流 | 8A |
| 耐壓 | 700V |
| 恢復時間 | ≤30ns |
| 品牌 | 競品型號 | 封裝 | 規格 |
|---|---|---|---|
| Vishay | VS-8EPU06 | TO-263 | 8A 600V |
| ON安森美 | FF8F60 | TO-263 | 8A 600V |
| ST意法 | STTH8R06 | TO-263 | 8A 600V |
| Infineon英飛凌 | IDH08G60C2 | TO-263 | 8A 600V |
| 長電 | CD8FF06 | TO-263 | 8A 600V |
| 揚杰 | YJ8F60 | TO-263 | 8A 600V |
| 士蘭微 | SL8F60 | TO-263 | 8A 600V |
| 捷捷微 | JJ8F60 | TO-263 | 8A 600V |
| 對比項 | KIA08TB70DB | 行業競品 |
|---|---|---|
| 反向耐壓 | 700V | 600V |
| 恢復時間 | ≤25ns典型值 | 30~50ns |
| 正向壓降 | 低至1.8V | 2.0~2.4V |
| 漏電流 | 更小更穩定 | 偏大 |
| 結溫 | -55~175℃ | -55~150℃ |
| 可靠性 | 玻璃鈍化芯片 | 普通芯片 |
| 標題 | KIA08TB70DB 8A 700V TO-263 超快恢復二極管 |
| 副標題 | 高耐壓、低損耗、高可靠，開關電源優選 |
| 核心賣點1 | 700V高耐壓，比通用600V更安全 |
| 核心賣點2 | 超快恢復≤25ns，降低開關損耗 |
| 核心賣點3 | 低VF低IR，發熱更少效率更高 |
| 核心賣點4 | 175℃高溫穩定，適配惡劣工況 |
| 核心賣點5 | TO-263貼片，易焊接、散熱好 |
| 適用場景 | 適配器、電源、充電器、LED驅動、逆變器 |
| 品質承諾 | 無鉛環保、通過UL認證、長期穩定供貨 |
| 開關電源 | AC-DC電源 | 適配器 |
| LED驅動 | 充電器 | 逆變器 |
| 工業電源 | 家電控制板 | 快充方案 |
| 產品型號 | 08TB70D(KIA品牌超快恢復二極管) | 產品品類 | FAST RECOVERY DIODE 快恢復二極管 |
|---|---|---|---|
| 額定電流 | 8.0A | 反向耐壓 | 700V |
| 適用場景 | 開關電源、逆變器、續流二極管使用 | ||
| 1.超快反向恢復時間：25ns | 2.工作結溫最高175℃ |
| 3.環氧樹脂符合UL94 V-0(0.125in) | 4.低正向壓降VF |
| 5.低漏電流IR | 6.高溫玻璃鈍化芯片結構 |
| 7.反向電壓最高700V | 8.支持無鉛環保封裝 |
| 項目 | 參數詳情 |
|---|---|
| 封裝外殼 | 環氧樹脂模壓封裝 |
| 單顆重量 | 約1.9克 |
| 表面工藝 | 全表面防腐蝕+可焊引腳 |
| 引腳耐溫 | 260℃峰值10秒(焊接條件) |
| 封裝型號 | 1腳 | 2腳 | 3腳 |
|---|---|---|---|
| TO-220 / TO-220F | 陰極Cathode | 無引腳 | 陽極Anode |
| TO-252 / TO-263 | 陰極Cathode | 陰極Cathode | 陽極Anode |
封裝外觀：TO252、TO263、TO220、TO220F四種貼片/直插封裝
| 料號Part Number | 封裝Package | 品牌Brand |
|---|---|---|
| KIA08TB70DD | TO-252 | KIA |
| KIA08TB70DB | TO-263 | KIA |
| KIA08TB70DP | TO-220-2L | KIA |
| KIA08TB70DF | TO-220F-2L | KIA |
| 參數名稱 | 符號 | 規格值 | 單位 |
|---|---|---|---|
| 結到外殼最大熱阻 | RθJC | 2.0 | ℃/W |
| 參數名稱 | 符號 | 額定值 | 單位 |
|---|---|---|---|
| 重復峰值反向電壓 | VRRM | 700 | V |
| 工作峰值反向電壓 | VRWM | 700 | V |
| 直流阻斷電壓 | VR | 700 | V |
| 平均整流正向電流 | IF(AV) | 8.0 | A |
| 重復峰值正向電流(20kHz方波) | IFM | 16 | A |
| 非重復浪涌峰值電流(60Hz半波) | IFSM | 100 | A |
| 結溫&存儲溫度范圍 | TJ,Tstg | -55~+175 | ℃ |
| 參數名稱 | 符號 | 測試條件 | Min | Typ | Max | 單位 |
|---|---|---|---|---|---|---|
| 瞬時最大正向壓降VF | VF | IF=8.0A,TC=25℃ | - | 1.8 | 2.6 | V |
| 最大反向漏電流IR | IR | VR=600V,TJ=150℃ | - | - | 500 | μA |
| VR=600V,TJ=25℃ | - | - | 25 | μA | ||
| 反向恢復時間trr | trr | IF=0.5A,IR=1A,IREC=0.25A | - | - | 30 | ns |
備注：電氣參數為脈沖測試：脈寬5ms、占空比≤2.0%
