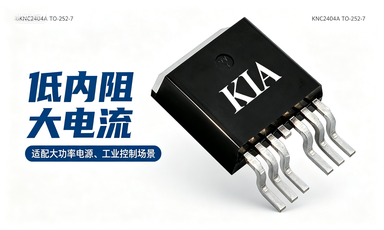

【KIA 原廠】KNC2404A 40V/190A 低內阻 MOSFET

TO-252-7 大散熱封裝｜2.2mΩ 低內阻｜190A 大電流｜高雪崩｜原廠直供

KNC2404A

KIA KNC2404A 190A/40V N溝道MOSFET 規格參數
一、產品核心特性
低導通電阻	Rds(on)=2.2mΩ(典型值)@VGS=10V
環保特性	無鉛綠色器件，符合RoHS標準
性能優勢	極低導通損耗，高雪崩電流能力
二、典型應用場景
應用領域	電源供應器、DC-DC轉換器、工業控制
三、引腳配置（TO-252-7封裝）
引腳1	Gate（柵極）
引腳2/3/5/6/7	Source（源極）
引腳4	Drain（漏極）
四、絕對最大額定值
漏源電壓VDS	40V
柵源電壓VGS	±25V
連續漏極電流ID(Tc=25℃)	硅限制：190A 封裝限制：120A
連續漏極電流ID(Tc=100℃)	109A
脈沖漏極電流IDP	480A
雪崩電流IAS(L=0.5mH)	46A
單脈沖雪崩能量EAS(L=0.5mH)	529mJ
功耗PD(Tc=25℃)	123W
功耗PD(Tc=100℃)	82W
存儲/工作結溫范圍	-55℃~+150℃
五、熱特性參數
結-殼熱阻RθJC	1.02℃/W(典型值)
結-環境熱阻RθJA	80℃/W(典型值)
六、電氣特性參數(TA=25℃)
漏源擊穿電壓BVdss	40V(最小值，VGS=0V,IDS=250μA)
零柵壓漏極電流IDSS	≤1μA(最大值，VDS=64V,VGS=0V)
柵極閾值電壓VGS(th)	2~4V(最小值/最大值，VDS=VGS,IDS=250μA)
柵極漏電流IGSS	±100nA(最大值，VGS=±25V,VDS=0V)
導通電阻Rds(on)	2.2~3.5mΩ(典型2.2mΩ，VGS=10V,IDS=30A)
正向跨導Gfs	135S(典型值，VDS=5V,ID=40A)
體二極管正向壓降VSD	0.9~1.3V(典型/最大值，ISD=40A,VGS=0V)
體二極管連續正向電流IS	≤190A(最大值)
反向恢復時間trr	≤55ns(最大值，IS=40A,dl/dt=100A/μs)
反向恢復電荷Qrr	≤70nC(最大值，同上條件)
柵極串聯電阻RG	2.0Ω(典型值，VGS=0V,VDS=0V,F=1MHz)
輸入電容Ciss	6010pF(典型值，VGS=0V,VDS=25V,F=1MHz)
輸出電容Coss	1400pF(典型值，同上條件)
反向傳輸電容Crss	675pF(典型值，同上條件)
開通延遲時間td(on)	25ns(典型值，VDD=25V,ID=90A,VGS=10V,RG=2.7Ω)
上升時間tr	102ns(典型值，同上條件)
關斷延遲時間td(off)	62ns(典型值，同上條件)
下降時間tf	84ns(典型值，同上條件)
總柵極電荷Qg	150nC(典型值，VDS=40V,VGS=10V,ID=32A,F=1MHz)
柵源電荷Qgs	32nC(典型值，同上條件)
柵漏電荷Qgd	70nC(典型值，同上條件)
七、典型特性曲線說明
輸出特性曲線	展示不同VGS下ID與VDS的關系，體現低內阻特性
轉移特性曲線	展示不同溫度下ID與VGS的關系，體現溫度穩定性
Rds(on)特性曲線	展示Rds(on)隨ID、VGS、溫度的變化趨勢
電容特性曲線	展示Ciss/Coss/Crss隨VDS的變化趨勢
柵極電荷特性曲線	展示VGS隨Qg的變化，體現開關驅動特性
體二極管特性曲線	展示不同溫度下正向電流與壓降的關系
功耗與電流降額曲線	展示器件功耗與電流隨殼溫的變化限制
安全工作區(SOA)曲線	展示不同脈沖寬度下ID與VDS的安全工作范圍
瞬態熱阻抗曲線	展示不同占空比下器件的熱阻抗特性

一、KNC2404A 產品基礎信息
產品型號	KNC2404A
封裝形式	TO-252-7（7腳貼片大功率封裝）
產品類型	N溝道增強型MOSFET
核心規格	40V 190A 超低內阻MOS管
二、主流產品平替型號對照表（同規格可替代）
品牌	競品型號	對應規格
萬代AOS	AON6414	40V 180A 低內阻
萬代AOS	AON6512	40V 120A 通用對標
英飛凌	IRL3803	30V 140A 耐壓偏低
英飛凌	IRLMS3803	30V 160A 小體積
安森美	NTMFS4C06	40V 100A 常規款
國產通用	AP2404	40V 120A 通用型
國產通用	CS2404	40V 120A 常規內阻
國產通用	HY2404	40V 120A 標準款
三、核心參數優勢對比
參數項目	KNC2404A	競品平均水平
耐壓VDS	40V	30V-40V
連續電流ID	190A(硅) / 120A(封裝)	100A-140A
導通電阻	2.2mΩ@10V	≥2.8mΩ
雪崩能量EAS	529mJ	≤300mJ
封裝結構	TO-252-7 大散熱	普通TO-252 散熱弱
可靠性	100%雪崩測試	部分批次測試

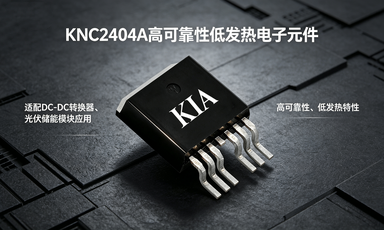

四、官網官方KNC2404A介紹
型號	KNC2404A（TO-252-7）
短標題	40V190A大功率MOSFET 低內阻大電流
產品賣點	TO-252-7七腳貼片封裝 2.2mΩ超低導通電阻 190A超大電流承載能力 529mJ高雪崩能量發熱低、損耗小、壽命長散熱結構升級穩定性更強
適用場景	大功率電源、DC-DC轉換器電機驅動、電池保護板工業控制、光伏儲能模塊大功率快充、逆變器設備
宣傳口號	國產替代優選大電流MOS管標桿交期穩定價格優勢原廠直供
五、痛點解決方案
客戶痛點	我司產品解決方案
電流不足帶載弱	190A大電流滿足大功率需求
內阻高發燙嚴重	2.2mΩ超低內阻溫升更低
進口貨期長價高	國產原廠現貨穩定性價比高
散熱差易炸管	TO-252-7封裝散熱結構強化
