KCY2704B 替代進口 40V MOSFET 高性價比方案
信息來源：本站 日期：2026-05-26
160A, 40V 快速開關功率MOSFET，封裝：DFN5*6，品牌：KIA
| 采用先進SGT工藝技術 |
| RDS(ON) 典型值1.5mΩ @ VGS=10V |
| 極低柵極電荷，開關性能優異 |
| 提供環保無鉛版本可選 |
| 優秀的抗dV/dt干擾能力 |
| 100% ΔVDS測試驗證 |
| 100% UIS非鉗位感性開關測試 |
| KCY2704B - 40V/160A N溝道快速開關功率MOSFET（DFN5*6封裝） |
| 核心產品優勢 | |
|---|---|
| 先進SGT工藝 | 采用KIA自研SGT溝槽技術，實現超低導通電阻與優異開關性能平衡 |
| 超低導通電阻 | RDS(ON)典型值僅1.5mΩ @ VGS=10V，大幅降低導通損耗，提升系統效率 |
| 超低柵極電荷 | Qg典型值僅63nC，支持高頻開關應用，降低驅動損耗 |
| 高可靠性設計 | 100% ΔVDS & UIS測試，優異的Cdv/dt抑制能力，適配復雜工況 |
| 緊湊封裝 | DFN5*6封裝，散熱性能優異，助力設備小型化設計 |
| 關鍵電氣參數（TA=25℃） | ||
|---|---|---|
| 參數名稱 | 參數值 | 單位 |
| 漏源擊穿電壓 VDS | 40 | V |
| 連續漏極電流 ID (TC=25℃) | 160 | A |
| 連續漏極電流 ID (TC=100℃) | 110 | A |
| 脈沖漏極電流 IDM | 640 | A |
| 導通電阻 RDS(ON) @10V | 1.5（典型）/1.8（最大） | mΩ |
| 柵極電荷 Qg典型值 | 63 | nC |
| 雪崩能量 EAS | 441 | mJ |
| 熱阻 RθJC（結到殼） | 1.35 | ℃/W |
|
主流平替產品對標對比
|
||||
|---|---|---|---|---|
| 型號 | 品牌 | 封裝 | 核心參數 | KCY2704B優勢 |
| STL160N4F8 | ST（意法半導體） | PowerFLAT 5x6 | 40V/154A, RDS(ON)≈2.1mΩ | 更低RDS(ON)，更高電流等級，成本優勢顯著 |
| NCEP40T15AGU | NCE（新潔能） | DFN5X6-8L | 40V/150A, RDS(ON)≈1.5mΩ | 更高脈沖電流（640A vs 600A），更強抗雪崩能力 |
| HYG015N04LS1C2 | HUAYI（華羿微） | PDFN5x6 | 40V/150A, RDS(ON)≈2.0mΩ | 更低導通電阻，更低開關損耗，適配高頻場景 |
| JMSL0401BG | JJW（捷捷微） | PDFN5x6-8L | 40V/243A, RDS(ON)≈1.0mΩ | 更高性價比，參數冗余合理，無過度設計 |
| 典型應用場景 | |
|---|---|

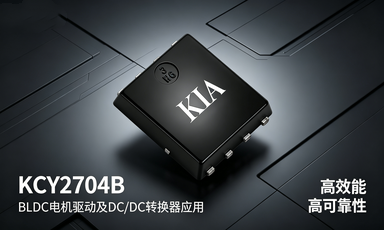

| BLDC電機驅動 | 電動工具、工業吸塵器、無人機電機驅動橋，支持大電流持續輸出 |
| DC/DC轉換器 | 同步整流電源、服務器電源、車載充電器，高頻高效轉換 |

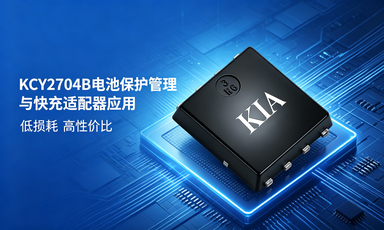

| 電池保護與管理 | 動力電池包保護板、BMS系統，低損耗大電流路徑開關 |
| 負載開關與配電 | 工業電源分配模塊、汽車電子負載開關，高可靠性配電 |
| 快充適配器 | 多口PD快充、氮化鎵適配器同步整流管，提升轉換效率 |
| 封裝與引腳定義 | |
|---|---|
| 封裝形式 | DFN5*6（8引腳，底部散熱片設計） |
| 引腳功能 | 引腳4：柵極(Gate) 引腳5/6/7/8：漏極(Drain) 引腳1/2/3：源極(Source) |
| 散熱特性 | 底部大面積散熱焊盤，RθJC僅1.35℃/W，優異熱傳導性能 |
| 訂購信息 | ||
|---|---|---|
| 型號 | 封裝 | 品牌 |
| KCY2704B | DFN5*6 | KIA（KMOS Semiconductor） |
| 可靠性保障 | |
|---|---|
| 測試標準 | 100% 動態雪崩(UIS)、ΔVDS測試，符合AEC-Q100工業級可靠性標準 |
| 工作溫度范圍 | -55℃ ~ +150℃，寬溫域適配各類嚴苛環境 |
| 環保特性 | 無鉛、無鹵綠色器件，符合RoHS標準，滿足環保設計要求 |
| 引腳號 | 功能定義 |
|---|---|
| 4 | 柵極（Gate） |
| 5, 6, 7, 8 | 漏極（Drain） |
| 1, 2, 3 | 源極（Source） |
| 型號 | 封裝 | 品牌 |
|---|---|---|
| KCY2704B | DFN5*6 | KIA |
| 參數 | 符號 | 額定值 | 單位 |
|---|---|---|---|
| 漏源極電壓 (VGS=0V) | VDS | 40 | V |
| 柵源極電壓 (VDS=0V) | VGS | ±20 | V |
| 連續漏極電流 (TC=25℃) | ID | 160 | A |
| 連續漏極電流 (TC=100℃) | ID | 110 | A |
| 脈沖漏極電流 | IDM | 640 | A |
| 總功耗 (TC=25℃) | PD | 111.1 | W |
| 單脈沖雪崩能量 | EAS | 441 | mJ |
| 結溫/存儲溫度范圍 | TJ, TSTG | -55 ~ 150 | ℃ |
| 參數 | 符號 | 最大值 | 單位 |
|---|---|---|---|
| 結到殼熱阻 | RθJC | 1.35 | ℃/W |
| 參數 | 符號 | 測試條件 | 最小 | 典型 | 最大 | 單位 |
|---|---|---|---|---|---|---|
| 漏源擊穿電壓 | BVDSS | VGS=0V, ID=250μA | 40 | - | - | V |
| 漏源漏電流 | IDSS | VDS=40V, VGS=0V, TC=25℃ | - | - | 1 | μA |
| 柵源漏電流 | IGSS | VGS=±20V, VDS=0V | - | - | ±100 | nA |
| 柵極閾值電壓 | VGS(th) | VDS=VGS, ID=-250μA | 1.0 | 1.5 | 2.5 | V |
| 靜態漏源導通電阻 | RDS(ON) | VGS=10V, ID=30A | - | 1.5 | 1.8 | mΩ |
| VGS=4.5V, ID=20A | - | 2.0 | 2.6 | mΩ | ||
| 柵極電阻 | Rg | VDS=0V, VGS=0V, f=1.0MHz | - | 2.0 | - | Ω |
| 輸入電容 | Ciss | VDS=20V, VGS=0V, f=1.0MHz | - | 3250 | - | pF |
| 輸出電容 | Coss | - | 1570 | - | pF | |
| 反向傳輸電容 | Crss | - | 60 | - | pF | |
| 開通延遲時間 | Td(on) | VDS=20V, VGS=10V, RG=2.0Ω, ID=30A | - | 17 | - | ns |
| 上升時間 | Tr | - | 9 | - | ns | |
| 關斷延遲時間 | Td(off) | - | 58 | - | ns | |
| 下降時間 | Tf | - | 30 | - | ns | |
| 總柵極電荷 | Qg | VDS=20V, VGS=10V, ID=30A | - | 63 | - | nC |
| 柵源電荷 | Qgs | - | 8.5 | - | nC | |
| 柵漏電荷 | Qgd | - | 10 | - | nC | |
| 體二極管源漏電流 | ISD | - | - | - | 160 | A |
| 二極管正向壓降 | VSD | VGS=0V, ISD=30A, TJ=25℃ | - | - | 1.2 | V |
| 反向恢復時間 | trr | TJ=25℃, IF=30A, di/dt=100A/μs | - | 53 | - | ns |
| 反向恢復電荷 | Qrr | - | 70 | - | nC |
注：以上參數基于原廠datasheet整理，測試條件以文檔說明為準。
