KNX8103A 替代 NCE3030K AOD484 SPD30N03
信息來源：本站 日期：2026-05-14
30V30A MOS 管 引腳 1:1 兼容 成本降低 50%
KNX8103A是一款高性能溝槽型N溝道MOSFET，采用極高單元密度工藝，
為大多數同步降壓轉換器應用提供出色的導通電阻和柵極電荷特性。
產品符合RoHS和綠色產品要求，100%通過EAS雪崩測試，全功能可靠性認證。
| 引腳號 | 功能 |
|---|---|
| 1 | Gate (柵極) |
| 2 | Drain (漏極) |
| 3 | Source (源極) |
| 訂貨型號 | 封裝形式 | 品牌 |
|---|---|---|
| KND8103A | TO-252 | KIA |
| KNU8103A | TO-251 | KIA |

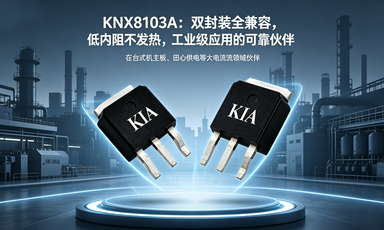

產品簡介：KNX8103A是一款采用先進高密度溝槽技術的高性能低壓大電流MOSFET
，提供TO-251、TO-252兩種封裝，具備30V耐壓、30A連續電流、15mΩ超低導通電阻
與7.2nC超低柵極電荷，專為筆記本主板、高頻同步降壓轉換器設計。
核心優勢：15mΩ低內阻｜7.2nC低柵極電荷｜高密度溝槽工藝｜72mJ雪崩能量｜雙封裝可選｜RoHS合規

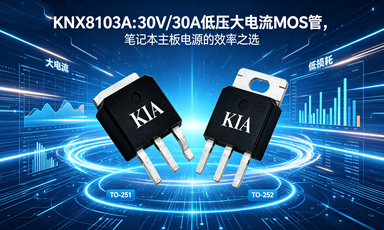

封裝選型：KND8103A(TO-252)貼片｜KNU8103A(TO-251)插件
| 訂貨型號 | 封裝形式 | 適用場景 |
|---|---|---|
| KND8103A | TO-252 | 筆記本主板、顯卡供電、高密度PCB、消費電子 |
| KNU8103A | TO-251 | 臺式機主板、工業電源、中小功率設備 |
| 品牌 | 競品型號 | 兼容封裝 | 核心對標參數 | KNX8103A優勢 |
|---|---|---|---|---|
| 新潔能 | NCE3030K | 全封裝 | 30V/30A 16mΩ | 導通電阻更低，開關更快 |
| 士蘭微 | SVT8103A | 全封裝 | 30V/30A 15.5mΩ | 柵極電荷更低，損耗更小 |
| 英飛凌 | SPD30N03S2L-10 | TO-252 | 30V/30A 進口 | 成本降低50%，交期穩定 |
| AOS | AOD484 | TO-252 | 30V/25A 15mΩ | 電流更大，承載能力更強 |
| 參數 | 符號 | 額定值 | 單位 |
|---|---|---|---|
| 漏源電壓 | VDSS | 30 | V |
| 柵源電壓 | VGSS | +20 | V |
| 連續漏極電流(25℃) | ID | 30 | A |
| 連續漏極電流(100℃) | ID | 18 | A |
| 脈沖漏極電流 | IDM | 60 | A |
| 單脈沖雪崩能量 | EAS | 72 | mJ |
| 最大耗散功率 | PD | 25 | W |
| 工作結溫 | TJ | -55~+150 | ℃ |
| 參數 | 符號 | Typ | Max | 單位 |
|---|---|---|---|---|
| 結到環境熱阻(瞬態) | RθJA | -- | 25 | ℃/W |
| 結到環境熱阻(穩態) | RθJA | -- | 62 | ℃/W |
| 結到外殼熱阻 | RθJC | -- | 5 | ℃/W |
| 參數 | 符號 | 測試條件 | 典型值 | 單位 |
|---|---|---|---|---|
| 漏源擊穿電壓 | BVDSS | VGS=0V,ID=250μA | 30 | V |
| 柵極閾值電壓 | VGS(th) | VDS=VGS,ID=250μA | 1.5 | V |
| 漏源導通電阻 | RDS(on) | VGS=10V,ID=10A | 15 | mΩ |
| 總柵極電荷 | Qg | VDS=20V,ID=12A,VGS=4.5V | 7.2 | nC |
| 反向恢復時間 | trr | IF=15A,di/dt=100A/μs | 185 | ns |
| 體二極管正向電壓 | VSD | IS=15A,VGS=0V | 1.2 | V |
| 參數 | 符號 | 額定值 | 單位 |
|---|---|---|---|
| 漏源電壓 | VDSS | 30 | V |
| 柵源電壓 | VGSS | +20 | V |
| 連續漏極電流 (VGS≥10V) | ID | 30 (TC=25℃) | A |
| 18 (TC=100℃) | A | ||
| 脈沖漏極電流 | IDM | 60 | A |
| 單脈沖雪崩能量 | EAS | 72 | mJ |
| 雪崩電流 | IAS | 21 | A |
| 最大耗散功率 (TC=25℃) | PD | 25 | W |
| 工作結溫范圍 | TJ | -55 ~ +150 | ℃ |
| 存儲溫度范圍 | TSTG | -55 ~ +150 | ℃ |
| 參數 | 符號 | Typ | Max | 單位 |
|---|---|---|---|---|
| 結到環境熱阻 (t≤10s) | RθJA | -- | 25 | ℃/W |
| 結到環境熱阻 (穩態) | RθJA | -- | 62 | ℃/W |
| 結到外殼熱阻 | RθJC | -- | 5 | ℃/W |
| 參數 | 符號 | 測試條件 | Min | Typ | Max | 單位 |
|---|---|---|---|---|---|---|
| 漏源擊穿電壓 | BVDSS | VGS=0V, ID=250μA | 30 | - | - | V |
| 擊穿電壓溫度系數 | △BVDSS/△TJ | 參考25℃, ID=1mA | - | 0.023 | - | V/℃ |
| 靜態漏源導通電阻 | RDS(ON) | VGS=10V, ID=10A | - | 15 | 18 | mΩ |
| VGS=4.5V, ID=5A | - | 22 | 30 | |||
| 柵極閾值電壓 | VGS(TH) | VDS=VGS, ID=250μA | 1.0 | 1.5 | 2.5 | V |
| 柵極閾值電壓溫度系數 | △VGS(TH) | - | - | -5.2 | - | mV/℃ |
| 漏源漏電流 | IDSS | VDS=24V, VGS=0V, TJ=25℃ | - | - | 1 | μA |
| VDS=24V, VGS=0V, TJ=55℃ | - | - | 5 | |||
| 柵源漏電流 | IGSS | VGS=±20V, VDS=0V | - | - | ±100 | nA |
| 正向跨導 | gfs | VDS=15V, ID=10A | - | 10 | - | S |
| 柵極電阻 | Rg | VDS=0V, VGS=0V, f=1MHz | - | 2.5 | 5 | Ω |
| 總柵極電荷 (4.5V) | Qg | VDS=20V, VGS=4.5V, ID=12A | - | 7.2 | - | nC |
| 柵源電荷 | Qgs | - | 1.4 | - | ||
| 柵漏(米勒)電荷 | Qgd | - | 2.2 | - | ||
| 開通延遲時間 | td(ON) | VDD=12V, ID=5A, RG=3.3Ω, VGS=10V | - | 4.1 | - | ns |
| 上升時間 | tr | - | 9.8 | - | ||
| 關斷延遲時間 | td(OFF) | - | 15.5 | - | ||
| 下降時間 | tf | - | 6.0 | - | ||
| 輸入電容 | Ciss | VDS=15V, VGS=0V, f=1MHz | - | 572 | - | pF |
| 輸出電容 | Coss | - | 81 | - | ||
| 反向傳輸電容 | Crss | - | 65 | - | ||
| 單脈沖雪崩能量 | EAS | VDD=25V, L=0.1mH, IAS=10A | - | 16 | - | mJ |
| 連續源極電流 | IS | VGS=0V, VDS=0V | - | - | 30 | A |
| 脈沖源極電流 | ISM | 強制電流 | - | - | 60 | |
| 二極管正向電壓 | VSD | VGS=0V, IS=15A, TJ=25℃ | - | - | 1.2 | V |
