電機驅動在工業自動化設備中占據核心地位，如果電機驅動發生故障就很容易導致損失，選擇優質的場效應管可以讓電機驅動提升效率，減少損耗。NCE01P30K代換場效應管KIA35P10A是一款電機驅動專用MOS管，采用先進的溝槽MOSFET技術，提供出色的RDS（ON）和柵極電荷。KIA35P10A漏源擊穿電壓-100V, 漏極電流-35A ,RDS(on) =42mΩ(typ)@VGS=10V，封裝形式：TO-252。

NCE01P30K參數,引腳圖

NCE01P30K參數,代換,引腳

VDS =-100V,ID =-30A

RDS(ON) <58mΩ @ VGS=-10V (Typ:44mΩ)

RDS(ON) <65mΩ @ VGS=-4.5V (Typ:48mΩ)

漏源電壓(Vdss)：-100V

連續漏極電流(Id)：-30A

功率(Pd)：120W

導通電阻(RDS(on)@Vgs,Id)：58mΩ@10V,15A

閾值電壓(Vgs(th)@Id)：2.5V@250uA

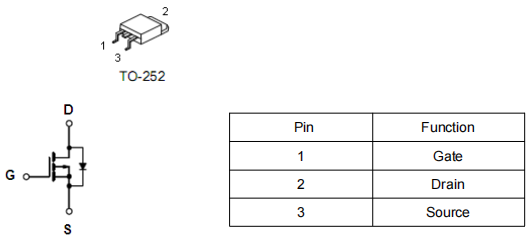

NCE01P30K參數代換KIA35P10A引腳圖

KIA35P10A特性：

RDS（開）=42mΩ（典型值）@VGS=10V

100%EAS保證

綠色設備可用

超低柵極電荷

出色的Cdv/dt效應下降

先進的高單元密度溝槽技術

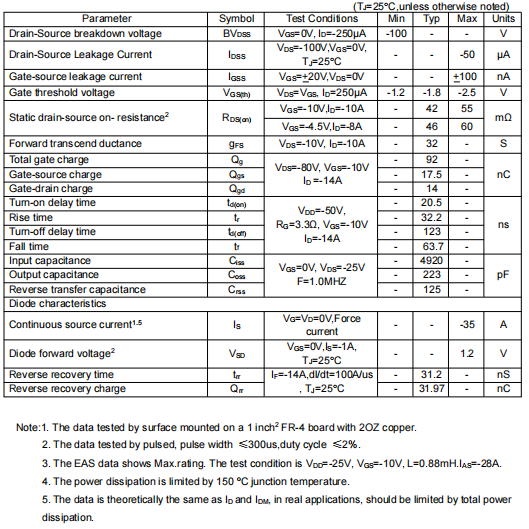

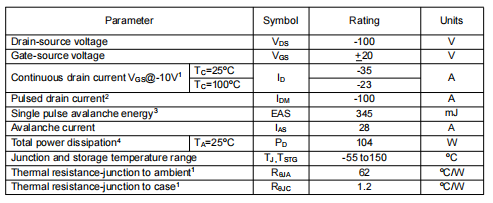

NCE01P30K參數代換KIA35P10A參數詳情

工作方式：-35A/ -100V

柵源電壓：±20V

脈沖漏電流:-100A

單脈沖雪崩能量:345mJ

雪崩電流：28A

總功耗：104W

操作和儲存溫度范圍：-55℃至+150℃

漏源擊穿電壓：-100V

柵源漏電流:±100nA

輸入電容：4920pF

輸出電容：223pF

反向轉移電容：125pF

NCE01P30K參數,代換,引腳

KIA35P10A場效應管-100V,-35A能夠代換CMD5950、NCE01P30K、DH100P30型號進行使用，KIA35P10A具有高雪崩耐量、可靠性高、低Qgd、低RDSon的特點，可最大限度地減少導通損耗，提供卓越的開關性能，廣泛應用于電動車報警器、開關等領域；符合RoHS和綠色產品要求，100%EAS保證，全功能可靠性得到認可。
