7812是一種線性穩壓器，具有固定的正12伏輸出。它可以將輸入電壓降至穩定的12伏特輸出電壓。7812通常用于需要穩定電壓的電子設備中。例如，它可以用于印刷電路板（PCB）上的各種數字與模擬電路、功率放大器、直流電機驅動器等電路中。7812穩壓器可確保這些電路在不受劇烈變化的電源電壓條件下正常工作。

7812引腳圖和參數

壓降：2V

輸出數：1

針腳數：3

封裝類型：TO-220

工作溫度范圍：-40°Cto+125°C

封裝類型：TO-220

工作溫度最低：-40°C

工作溫度最高：125°C

電壓整流器類型：Precision

電源電壓最大：27V

電源電壓最小：14.8V

精度，%：2%

芯片標號：7812

表面安裝器件：通孔安裝

邏輯功能號：7812

7812工作電壓

輸入電壓最大：35V

輸入電壓最?。?4V

輸出電壓最大：12V

輸出電流最大：1A

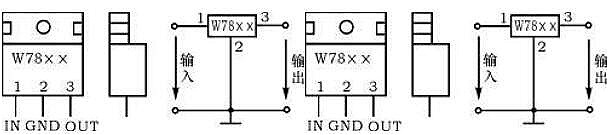

7812引腳圖：

7812引腳圖和參數

引腳1：輸入電壓（VIN）

引腳2：接地（GND）

引腳3：輸出電壓（VOUT）

面對7812，①腳為+24V輸入，②腳為公共地（接-24V），③腳是+12V輸出，輸出的-12V接在②腳公共地。

7812穩壓電路圖

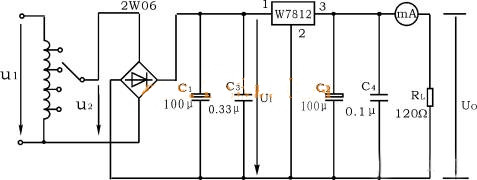

上圖是用三端式穩壓器W7812構成的單電源電壓輸出串聯型穩壓電源的實驗電路圖。其中整流部分采用了由四個二極管組成的橋式整流器成品(也叫整流堆,型號為2W06),當然也可以自已用四個速流二極管(如,IN4001)組成。濾波電容C1、C2一般選取幾百～幾千微法。當穩壓器距離整流濾波電路比較遠時，在輸入端必須接入電容器C3（數值為0.33μF ），以抵消線路的電感效應，防止產生自激振蕩。輸出端電容C4(0.1μF)用以濾除輸出端的高頻信號，改善電路的暫態響應。

78XX/79XX系列三端穩壓IC來組成穩壓電源所需的外圍元件極少，電路內部還有過流、過熱及調整管的保護電路，使用起來可靠、方便，而且價格便宜。改系列集成穩壓IC型號中的78XX或79XX后面的數字代表該三端集成穩壓的輸出電壓，如7806表示輸出電壓為正6V，7909表示輸出電壓為負9V。

因為三端固定集成電路的使用方便，電子制作中經常采用。

最大輸出電流1.5A，78XX系列輸出電壓分為為：5V、6V、8V、9V、10V、12V、15V、18V、24

三端穩壓管型號大全

Part Number	VIN（V)	IOUT（mA）	VOUT（V) Max
KIA7805	30	1.5A	5.2
KIA78L05	30	100	5.2
KIA78L05FS	30	200	5.17
KIA78L06	30	100	6.24
KIA78L08	30	100	8.32
KIA78L09	30	100	9.36
KIA78L10	30	100	10.4
KIA78L12	35	100	12.48
KIA78L15	35	100	15.6
KIA78L18	35	100	18.72
KIA78L24	40	100	24.96
KIA79L05	-35	100	-5.2
KIA79L06	-35	100	-6.24
KIA79L08	-35	100	-8.32
KIA79L09	-35	100	-9.36
KIA79L10	-35	100	-10.4
KIA79L12	-35	-100	-12.48
KIA79L15	-35	-100	-15.6
KIA79L18	-35	100	-18.72
KIA79L24	-40	100	-24.96
