S9018是一種小功率NPN型硅高頻三極管，常用于放大和開關電路。具有高功率增益、低噪聲特性、大動態范圍和理想的電流特性；屬于通用型晶體三極管。其一般用于分立元件的收音機或無線電遙控電路中作為高頻放大管或振蕩管。

S9018參數

S9018的主要參數包括最大集電極電壓（Vceo）,最大發射極電流（Ic),最大功率（Pd）等。其中，最大集電極電壓為30V，最大發射極電流為50mA，最大功率為200mW。

S9018管腳圖

S9018有三個引腳：基極（B）、發射極（E）和集電極（C）。其中，基極位于三極管的中間，發射極在左側，集電極在右側?；鶚O通常連接到輸入信號或控制信號，發射極通常連接到地線，集電極通常連接到負載或高電平電源。

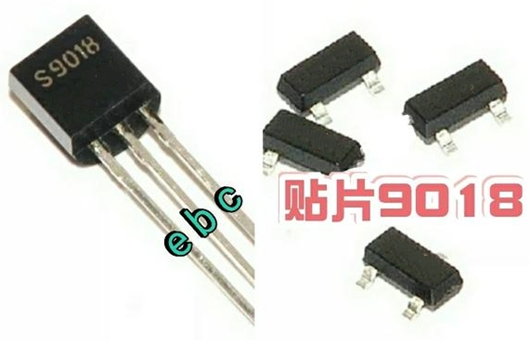

直插和貼片封裝的S9018三極管

上圖為TO-92和SOT-23封裝的9018三極管的外形及引腳排列。該管的BVceo為15V，Icm為50mA，Pcm為200mW，特征頻率fT為800MHz（進口的管子fT可達1.1GHz）。由于fT≥500MHz的高頻三極管型號較少，該管是最常用的小功率高頻管之一，在電路中放大高頻信號或作為高頻振蕩器，經常選用S9018。

采用s9018三極管制作的簡易調頻無線話筒電路

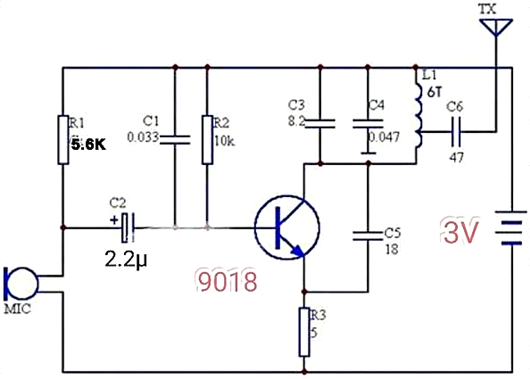

單管調頻無線話筒電路圖

上圖所示的調頻無線話筒可以將駐極體話筒輸出的音頻信號轉換成88～108MHz的調頻信號并被調頻收音機接收。MIC為駐極體話筒，其輸出的音頻信號經電容C2耦合至9018的基極，直接對其構成的高頻振蕩器進行頻率調制。線圈L1和C3組成并聯諧振回路，決定著電路的振蕩頻率，改變C3的容量或調整L1的匝間間距即可改變振蕩頻率。調制后的振蕩信號通過C6耦合至天線并向外發射。

s9018參數

類別：NPN-硅通用高頻低噪聲寬帶NPN晶體管

集電極-發射極電壓VCEO：18V ；

集電極-基極電壓VCBO:25V ；

發射極-基極電壓VEBO:4V ；

集電極直流電流IC:60mA；

總耗散功率(TA=25℃)Ptot:200mW ；

工作結溫Tj:150℃ ；

貯存溫度Tstg:-65~150℃；

功率特性：小功率；

極性：NPN型 ；

結構：擴散型 ；

材料：硅(Si) ；

封裝形式：表面貼封裝：SOT-23；

封裝材料：塑料封裝；

電性能參數

擊穿電壓:V(BR)CEO=18V,V(BR)CBO=25V,V(BR)EBO=4V

直流放大系數hFE: 70～190@VCE=5V,IC=1mA;

集電極發射極飽和壓降VCE(sat): 0.5v@IB=1mA;,IC=10mA;

基極發射極飽和壓降VBE(sat): 1.4v@IB=1mA;,IC=10mA;

集電極-基極截止電流ICBO:100nA(最大值)

發射極-基極截止電流IEBO:100nA(最大值)

集電極允許電流IC：0.05（A）

集電極最大允許耗散功率PT：0.2（W）；

特征頻率fT：2000MHz@IC=5mA,VCE=5V,f=400MHz;

噪聲系數NF：0.5dB@IC=5mA,VCE=5V,f=400MHz;

功率增益GUM：14dB@IC=5mA,VCE=5V,f=400MHz;

反饋電容Cre：0.65 pF @ IC=ic=0,VCB=5V,f=1MHz;

插入功率增益∣S21∣：11dB@IC=5mA,VCE=5V,f=400MHz。
