【電路設計】場效應管開關電源啟動電路圖-KIA MOS管

常規啟動電路

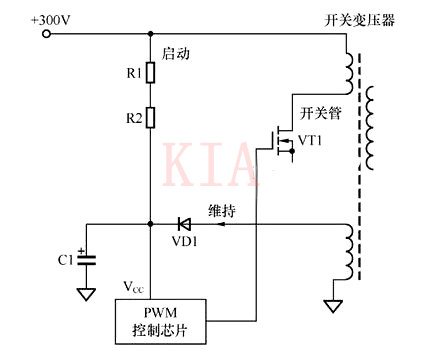

常規啟動電路的電路形式如圖

場效應管啟動電路

接通電源開關后，市電電壓經整流、濾波后，獲得約300V的直流電壓，一路經開關變壓器的一次繞組送到開關管的漏極；另一路經R1、R2對C1進行充電，當C1兩端電壓達到一定值時，則PWM控制芯片的振蕩電路得電工作，輸出驅動脈沖控制開關管工作。

當開關電源正常工作后，開關變壓器二次繞組上感應的脈沖電壓經VD1、C1整流濾波后產生直流電壓，將取代啟動電路，為PWM控制芯片的供電端供電。

受控式啟動電路

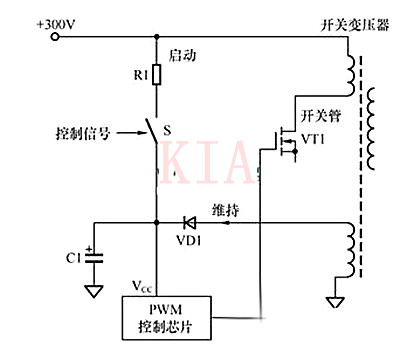

受控式啟動電路基本構成如圖

場效應管啟動電路

受控式啟動電路和常規啟動電路相比，增加了一個可控開關S，實際電路中，可控開關一般由三極管、場效應管、晶閘管等電路組成，控制信號一般取自開關變壓器的反饋繞組。

開關S在啟動時接通，啟動后斷開，由VD1、C1整流濾波產生的電壓接替啟動電路工作。這種電路不但可減小功耗，而且可大大減小啟動電路的故障率。

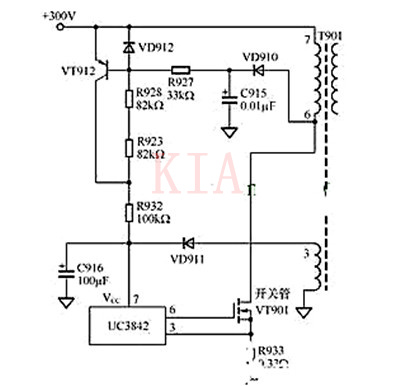

圖所示是一個具體的受控式啟動電路的原理圖，電路中，開關電源PWM控制芯片采用的是最為常見的UC3842。

場效應管啟動電路

開機后，VT912導通，+300V電壓經VT912、R932在C916兩端建立啟動電壓，加到UC3842的［7］腳，為UC3842提供啟動電壓。

當UC3842啟動后，開關電源工作，開關變壓器T901的［6］—［7］腳感應的脈沖（疊加有+300V直流）經VD910、C915對整流濾波，經R927加到VT912的基極，導致VT912截止，啟動電路關斷。

由以上分析可知，這種啟動判斷電路的控制信號來自開關變壓器產生的脈沖整流電壓。

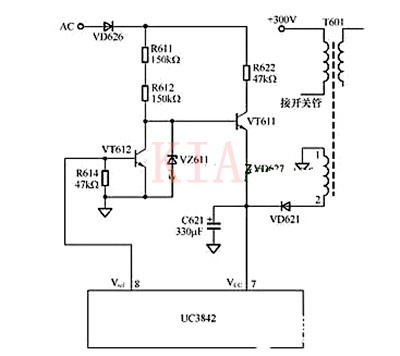

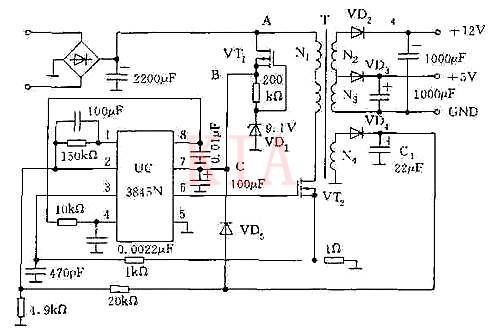

圖所示為另一種形式的受控式啟動電路原理圖，電路中，開關電源PWM控制芯片采用的仍是UC3842。

場效應管啟動電路
