MOS管導通條件

MOS管的導通與截止由柵源電壓來控制，對于增強型MOS管來說，N溝道的管子加正向電壓即導通，P溝道的管子則加反向電壓。

一般2V～4V就可以了。但是，MOS管分為增強型（常開型）和耗盡型（常閉型），增強型的管子是需要加電壓才能導通的，而耗盡型管子本來就處于導通狀態，加?xùn)旁措妷菏菫榱耸蛊浣刂埂?/span>

開關只有兩種狀態通和斷，三極管和MOS管工作有三種狀態，1、截止，2、線性放大，3、飽和（基極電流繼續增加而集電極電流不再增加）。

使晶體管只工作在1和3狀態的電路稱之為開關電路，一般以晶體管截止，集電極不吸收電流表示關；以晶體管飽和，發射極和集電極之間的電壓差接近于0V時表示開。

開關電路用于數字電路時，輸出電位接近0V時表示0，輸出電位接近電源電壓時表示1。所以數字集成電路內部的晶體管都工作在開關狀態。

NMOS的特性，Vgs大于一定的值就會導通，適合用于源極接地時的情況（低端驅動），只要柵極電壓達到4V或10V就可以了。

PMOS的特性，Vgs小于一定的值就會導通，適合用于源極接VCC時的情況（高端驅動）。但是，雖然PMOS可以很方便地用作高端驅動，但由于導通電阻大，價格貴，替換種類少等原因，在高端驅動中，通常還是使用NMOS。

MOS管導通條件

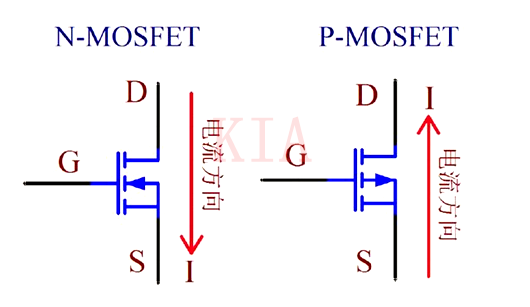

NMOS管的主回路電流方向?yàn)镈→S，導通條件為VGS有一定的壓差，一般為5~10V（G電位比S電位高）；

PMOS管的主回路電流方向?yàn)镾→D，導通條件為VGS有一定的壓差，一般為-5~-10V（S電位比G電位高）。

PMOS增強型管：uG-uS<0 , 且 |uG-uS|>|uGS(th)| ， uGS|th|是開啟電壓；

NMOS增強型管：uG-uS>0，且 |uG-uS|>|uGS(th)| ，uGS|th|是開啟電壓；

PMOS導通是在G和S之間加G負S正電壓。NMOS相反。

MOS管導通條件

比如AOD409是一款P型MOS管，其中uGS=-10V，所以u(píng)G-uS<-10V才能導通。同理LR8726參數uG=10V，所以u(píng)G-uS>10V才能導通。

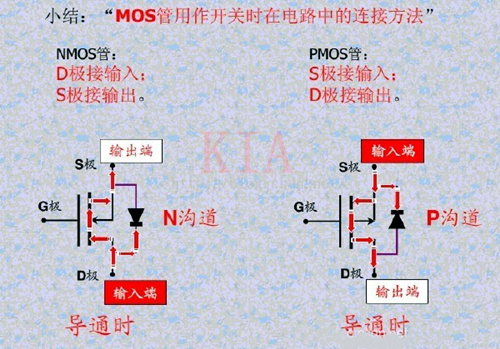

那么S極和D極輸入輸出反接又會怎樣呢？

MOS管導通條件

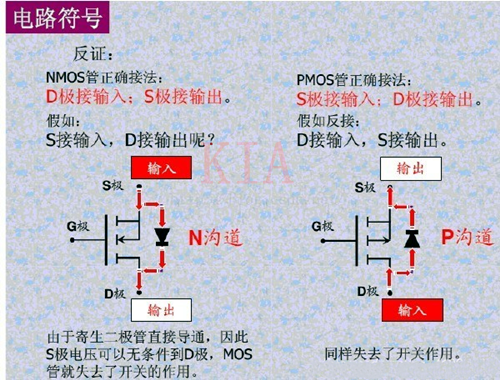

這里D極和S極反向也不絕對，前提是看電路怎么設計，如輸入是地時也不用考慮寄生二極管直接導通的狀況，圖片上反接導致寄生二極管直接導通前提是輸入為高電壓，經過負載后直接流向地。這種情況是要避免出現的。否則MOS管就會失去了開關作用。
