雙柵mos管場效應管及基本特征
信息來源：本站 日期：2017-07-27
DGMOSFET（Dual gate MOSFET，雙柵極MOSFET）是一種有兩個柵極的四端器件，兩個MOS管柵極都可以對溝道進行控制，目的是為了控制的便利性與獨立性，尤其是有兩個控制量的時候，就像一個水池裝兩個水龍頭，可以更加方便地控制流量。
雙柵極MOSFET大都是小功率產品，主要用于無線電接收機的混頻級，兩個柵極分別進行增益控制（高頻放大）和混頻（本振輸入）或者變頻（頻率變換）。

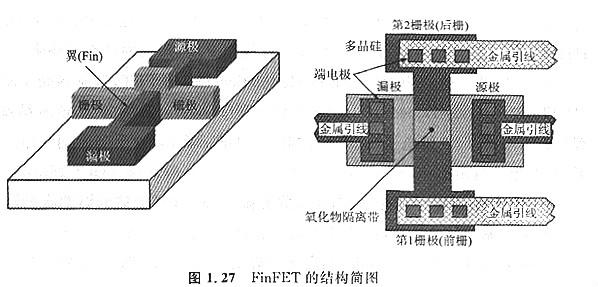

因為有兩個柵極，普通MSOFET的溝道長度就顯得有些短，FinFET(雙翼柵FET)就是專門針對雙柵極MOSFET而設計了比較長的溝道（圖1.27）。
為了進一步減少兩個柵極之間相互的干擾，PSDG(Planar Split Dual Gate，平面分離柵)MOSFET成運而生，在加長溝道的基礎上，兩個柵極之間增加廠隔離區(qū)（帶），很像兩個共用源極和漏極的MOSFET。
因此，雖然DGMOSFET、FinFFT、PSDG MOSFET在概念和具體工藝結構上均有區(qū)別，不過在工程實踐上，區(qū)別并不大，新型產品以PSDG MOSFET居多。在概念范疇上，DGMOSFET可以視為FinFET、PSDG MOSFET的統(tǒng)稱：，
