MOS管與非門：
與非門（英語：NANDgate）是數字邏輯中實現邏輯與非的邏輯門，功能見左側真值表。若當輸入均為高電平（1），則輸出為低電平（0）;若輸入中至少有一個為低電平（0），則輸出為高電平（1）。與非門是一種通用的邏輯門，因為任何布爾函數都能用與非門實現。

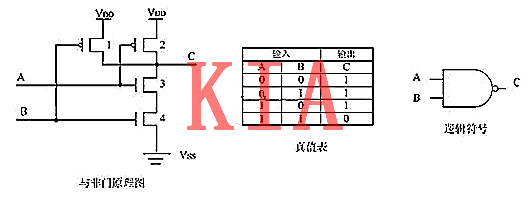

①、A、B輸入均為低電平時，1、2管導通，3、4管截止，C端電壓與VDD一致，輸出高電平。
②、A輸入高電平，B輸入低電平時，1、3管導通，2、4管截止，C端電位與1管的漏極保持一致，輸出高電平。
③、A輸入低電平，B輸入高電平時，情況與②類似，亦輸出高電平。
④、A、B輸入均為高電平時，1、2管截止，3、4管導通，C端電壓與地一致，輸出低電平。
或非門（英語：NORgate）是數字邏輯中實現邏輯或非的邏輯門，功能見右側真值表。若輸入均為低電平（0），則輸出為高電平（1）;若輸入中至少有一個為高電平（1），則輸出為低電平（0）。
或非是邏輯或加邏輯非得到的結果?；蚍鞘且环N具有函數完備性的運算，因此其他任何邏輯函數都能用或非門實現。
①、A、B輸入均為低電平時，1、2管導通，3、4管截止，C端電壓與VDD一致，輸出高電平。
②、A輸入高電平，B輸入低電平時，1、4管導通，2、3管截止，C端輸出低電平。
③、A輸入低電平，B輸入高電平時，情況與②類似，亦輸出低電平。
④、A、B輸入均為高電平時，1、2管截止，3、4管導通，C端電壓與地一致，輸出低電平。
CMOS門電路一般是由MOS管構成，由于MOS管的柵極和其它各極間有絕緣層相隔，在直流狀態下，柵極無電流，所以靜態時柵極不取電流，輸入電平與外接電阻無關。
由于MOS管在電路中是一壓控元件，基于這一特點，輸入端信號易受外界干擾，所以在使用CMOS門電路時輸入端特別注意不能懸空。與門和與非門電路在使用時應采用以下方法：
由于與門電路的邏輯功能是輸入信號只要有低電平，輸出信號就為低電平，只有全部為高電平時，輸出端才為高電平。而與非門電路的邏輯功能是輸入信號只要有低電平，輸出信號就是高電平，只有當輸入信號全部為高電平時，輸出信號才是低電平。
所以某輸入端輸入電平為高電平時，對電路的邏輯功能并無影響，即其它使用的輸入端與輸出端之間，仍具有與或者與非邏輯功能。這樣對于CMOS與門、與非門電路的多余輸入端就應采用高電平，即可通過限流電阻（500Ω）接電源。
