本文整理了MOS管的一些基本使用電路，如下:

MOS管基本電路

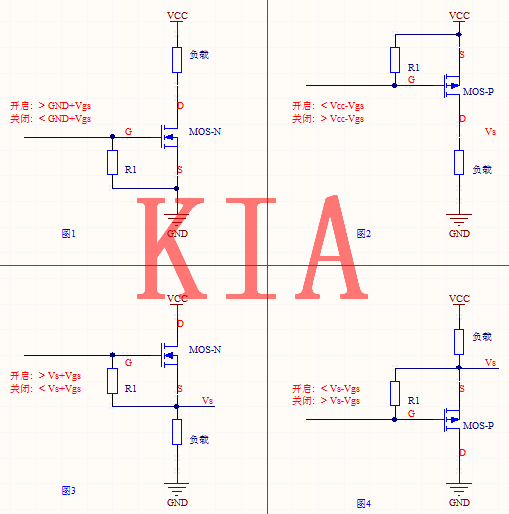

MOS管基本電路：上圖是四種MOS管的使用電路，按使用環境的不同，一般有四種接法。

如圖1，這是N管的最常用的一種電路，N管S端接地，D端接負載。則當G端信號電壓大于GND+Vgs的時候，mos開啟，當信號電壓小于GND+Vgs時關閉。R1電阻使無外加信號時mos處于關閉狀態。

如圖2，這是P管通常使用的接法。P管S端接Vcc，D端接負載。則當G端信號電壓小于VCC-Vgs的時候，mos開啟，當信號電壓大于VCC-Vgs時關閉。

以上兩圖中N管和P管的接法是通常電路中最常用的接法，也是mos管的普遍使用方法，如無特殊情況，MOS管在電路中就是按這兩種接法使用。

下面圖3和圖4的使用接法則在一些特殊場合中會使用的，而且驅動方式也較為特殊。

如圖3.此種N管的接法通常在開關電源中會出現。其特殊之處在于當MOS閉合的情況下，Vs=GND,所以信號電壓只要大于Vs+Vgs，MOS就能打開，但是當MOS打開以后，則 Vs=Vcc，那么信號電壓就必須大于Vcc+Vgs才能讓MOS保持繼續打開。

所以一般電路中很少使用，在開關電源電路中，則使用一個自舉電路來抬高信號端的電壓。

如圖4，此電路很少用到，因為當mos導通以后，Vs=GND,則信號電壓要小于GND-Vgs才能使得mos保持導通，所以信號電壓要給一個負電壓，電路更為麻煩，所以更少使用。

注：Vgs是mos管的最低開啟電壓，每個MOS管的規格書上有標明。

MOS管基本電路

導通條件

NMOS管和PMOS管的導通條件不一樣。

對于NMOS，當Vg-Vs》Vgs（th）時，MOS管導通，即G極和S極的差大于一定值，MOS管會導通，但是也不能大太多，Vgs（th）和其他參數需要看MOS管的SPEC。

對于PMOS，和NMOS管是相反的，當Vs-Vg》vsg（th）時，PMOS管導通，即S極和G極的差大于一定值，MOS管會導通，但是也不能大太多，同樣的，具體參數看SPEC。

基本開關電路

NMOS管一般用在信號控制上。

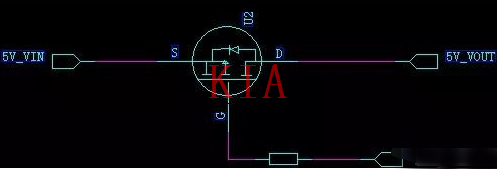

如下，當MOS管截止時，OUT通過電阻R1上拉至+5V，Vout=5V；當GPIO_CTRL電壓大于MOS管開啟電壓時，MOS管導通，D極電壓等于S極電壓，OUT=0V；
