串接PNP型晶體管的低壓差線性調整器
信息來源：本站 日期：2017-06-12
串接PNP型晶體管的低壓差線性調整器
串接PNP型晶體管的線性調整器最小壓差可降低至1V，甚至0.5V。其原因結合圖1.3
分析如下。
圖1.3(a)為串接NPN型晶體管的情況。晶體管基極要求注入電流，產生電流的電壓必
須高于( Vo+Vb。)，約為(vo+1)。若基極串接一個電阻，則電阻輸入端電壓必須高于(v。+1)
以使電流流過。而最經濟易行的方法是用串接晶體管的供電電壓（初始直流電壓）向基極電
阻供電。
但是，初始直流電壓（網壓低限輸入時對應的紋波谷值）不能與(v。+1)（額定基極輸入
電壓）太接近。若太接近，則串聯電阻Rb的阻值必須很小，以使大電流輸出時仍可提供足夠
的基極電流。但這樣做，在網壓高限輸入（Vd。- Vo很大）時，Rb將向基極提供過大電流使大
量電流轉向電流放大器而加大其損耗。
正是因為存在上述問題，所以要求網壓低限輸入時對應的紋波谷值電壓必須比輸出電壓
保有2.5V（而非1V）最小壓差。這樣做使Rb基本成為恒流電阻，流過Rb的電流在整個輸
入網壓波動范圍內基本不變。
然而若串接PNP型晶體管，如圖1.3(b)所示，則由于驅動電流是向外流動且流入電流
放大器，所以不會出現上述問題。V。和vO的差值只受串接晶體管Vce -
Ie曲線彎度（knee）

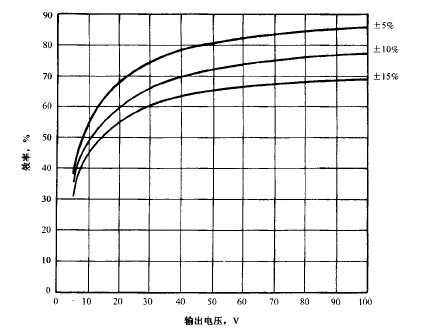

的影響。它使串接PNP型晶體管時的最小壓差可降低至1V甚至0.5V，從而減少損耗提高了
效率。
