晶體三極管和場效應管說明：

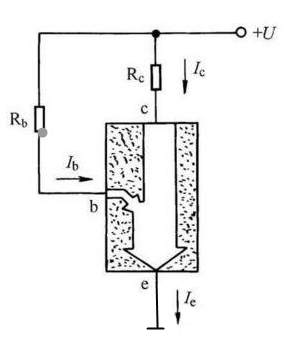

晶體三極管：用于電壓放大或者電路放大的控制器件。可以把基極和集電極的間的電壓Vbc放大到幾十到幾百倍以上，在發射集和集電極之間以Vce的方式輸出；還可以把基極電流Ib放大β倍，然后在集電極以Ic形式輸出。

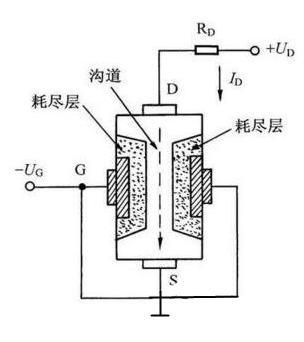

場效應管：
原件要比晶體管小得多。晶體管就是一個小硅片。但是場效應管的結構要比晶體管的要復雜。場效應管的溝道一般是幾個納米，也就是說場效應管的“硅片”的制作更加復雜而且體積要比晶體管小的多。
但是話又說回來。工業制造場效應管的集成電路要比晶體管的要簡單得多。而且集成密度要比晶體管的要大得多。場效應管是電壓控制電流的晶體管是電流控制電流型的。一般不可以直接代換的。除非稍微改變一下電路結構。
晶體三極管和場效應管原理圖：
三極管和場效應管引腳
三極管

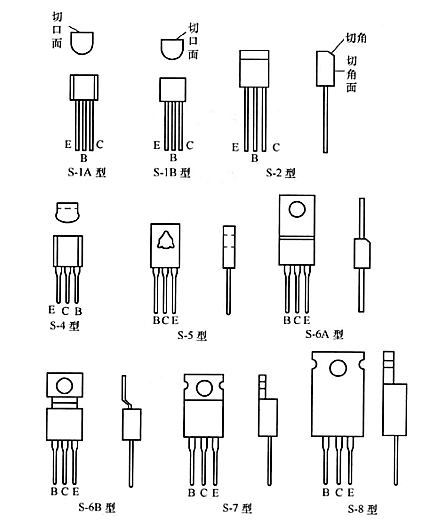

1.國產塑料封裝三極管
S-1、S-2、S-4為小功率三極管；S-5~S-8為大功率三極管。
2.進口三極管

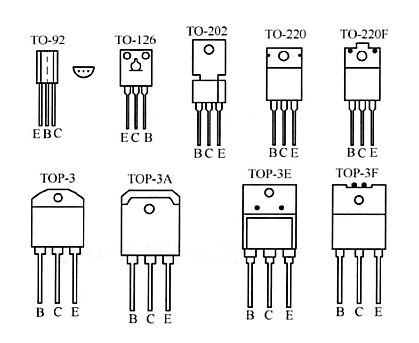

主要是TO系列
3.貼片三極管
場效應管

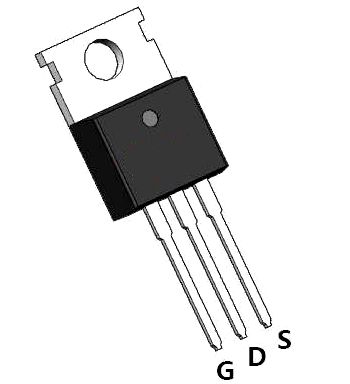

乍一看，場效應管和三極管的封裝差不多，很多時候都是一一對應的關系。比如：三極管不論是PNP還是NPN型，功率稍大的基本上都是BCE排布，而功率場效應管是GDS排布，G（柵極）和B（基極）對應控制端，C（集電極）和D（漏極）對應，E（發射極）和S（源極）對應。
三極管和場效應管對比

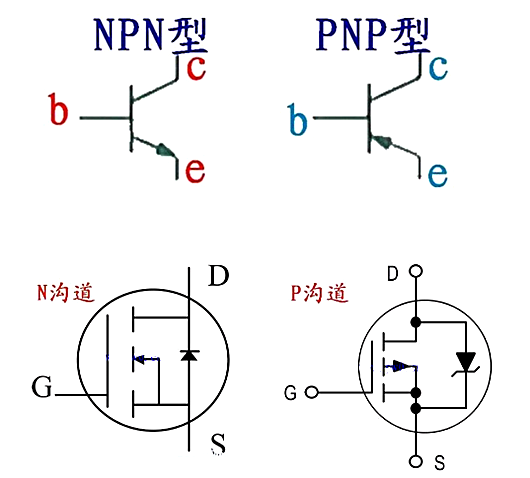

從電氣圖來看，兩者是很相似的；當然兩者最大的區別在于三極管為流控器件，而場效應管為壓控器件。
對于NPN型三極管，只要記住“集電極反偏，發射極正偏”；對于NMOS，當Vgs》Vt時，DS導通，反之截止。
PNP/PMOS與N型相反。
三極管及場效應管引腳識別

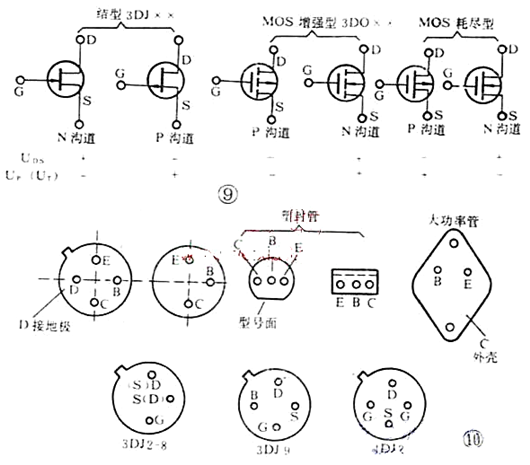

圖10示出了最常見的管子引腳排列法。近年來如圖ll所示的引腳捧列法管子也逐漸增多，應用時必須搞清，吃不準時應查晶體管手冊或用萬用表測量。
