如何簡易判斷場效應管的質量？看這篇-KIA MOS管
信息來源：本站 日期：2020-12-03
1.結型場效應管電極的判別
根據結型場效應管的PN 結正、反向電阻值的不同.可以用萬用表判別出結型場效應管的三個電極。具體方法參見圖16-17 ，將萬用表置R x 1k 擋，用萬用表的負表筆任意接一電極，另一只表筆依次去接觸其余的兩個電極測其電阻值。?
若兩次測得的電阻值近似相等，則負表筆所接觸的電極為柵極，另外兩個電極為漏極和源極，漏極和源極原則上可以互換。若兩次測出的阻值都很大，可以判定是N 溝道結型場效應管;若兩次測得的阻值都很小，則可判定為P溝道結型場效應管。
2. 估測場效應管放大能力
判斷場效應管的質量：測量用萬用表進行，如圖16-18 所示。將萬用表置R x 100 擋，正表筆接源極S ，負表筆接漏極D此時相當于給場效應管加上了一個1.5V 的電源電壓萬用表指示出漏、源極間的電阻值已當用手捏住場效應管的柵極時，人體的感應電壓便加到柵極上，由于管子的放大作用，漏極電流ID會增大，使漏、源極間電阻發生變化.萬用表的表針會發生擺動。
表針擺動的幅度愈大，則表明管子的放大能力愈強;表針擺動幅度愈小，說明管子的放大能力愈差;若表針不擺動，說明管子有可能是壞的。
判斷場效應管的質量：用指針式萬用表對場效應管進行判別
(1)用測電阻法判別結型場效應管的電極
根據場效應管的PN結正、反向電阻值不一樣的現象，可以判別出結型|場效應管的三個電極。具體方法:將萬用表撥在Rx1k檔上，任選兩個電極，分別測出其正、反向電阻值。
當某兩個電極的正、反向電阻值相等，且為幾千歐姆時，則該兩個電極分別是漏極D和源極S。因為對結型場效應管而言，漏極和源極可互換，剩下的電極肯定是柵極G。
也可以將萬用表的黑表筆(紅表筆也行)任意接觸一個電極，另一只表筆依次去接觸其余的兩個電極，測其電阻值。
當出現兩次測得的電阻值近似相等時,則黑表筆所接觸的電極為柵極,其余兩電極分別為漏極和源極。若兩次測出的電阻值均很大，說明是P N結的反向，即都是反向電阻，可以判定是N溝道場效應管，且黑表筆接的是柵極;
若兩次測出的電阻值均很小，說明是正向P N結，即是正向電阻，判定為P溝道場效應管，黑表筆接的也是柵極。若不出現上述情況，可以調換黑、紅表筆按上述方法進行測試，直到判別出柵極為止。
(2)用測電阻法判別場效應管的好壞
測電阻法是用萬用表測量場效應管的源極與漏極、柵極與源極、柵極與漏極、柵極G1與柵極G2之間的電阻值同場效應管手冊標明的電阻值是否相符去判別管的好壞。
具體方法:首先將萬用表置于RX1 0或Rx100檔，測量源極S與漏極D之間的電阻，通常在幾十歐到幾千歐范圍(在手冊中可知，各種不同型號的管，其電阻值是各不相同的)，如果測得阻值大于正常值，可能是由于內部接觸不良;如果測得阻值是無窮大，可能是內部斷極。
然后把萬用表置于Rx1 0 k檔，再測柵極G1與G2之間、柵極與源極、柵極與漏極之間的電阻值，當測得其各項電阻值均為無窮大，則說明管是正常的;若測得上述各阻值太小或為通路，則說明管是壞的。要注意，若兩個柵極在管內斷極，可用元件代換法進行檢測。
(3)用測電阻法判別無標志的場效應管
首先用測量電阻的方法找出兩個有電阻值的管腳，也就是源極S和漏極D，余下兩個腳為第一柵極G1和第二柵極G2。
把先用兩表筆測的源極S與漏極D之間的電阻值記下來，對調表筆再測量一次, 把其測得電阻值記下來，兩次測得阻值較大的一次，黑表筆所接的電極為漏極D;紅表筆所接的為源極S。
用這種方法判別出來的S、D極，還可以用估測其管的放大能力的方法進行驗證，即放大能力大的黑表筆所接的是D極;紅表筆所接地是8極，兩種方法檢測結果均應一樣。

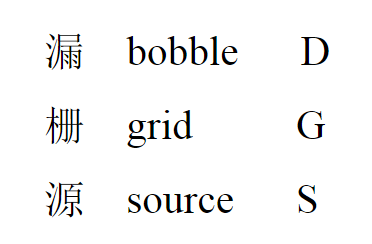

當確定了漏極D、源極S的位置后，按D、S的對應位置裝入電路，一般G1、G2也會依次對準位置，這就確定了兩個柵極G1、G2的位置，從而就確定了D、S、G1、G2管腳的順序。
(4)用測反向電阻值的變化判斷跨導的大小
對V MO S N溝道增 強型場效應管測量跨導性能時，可用紅表筆接源極S、黑表筆接漏極D,這就相當于在源、漏極之間加了一個反向電壓。此時柵極是開路的，管的反向電阻值是很不穩定的。
將萬用表的歐姆檔選在Rx10k2的高阻檔，此時表內電壓較高。當用手接觸柵極G時，會發現管的反向電阻值有明顯地變化,其變化越大,說明管的跨導值越高;如果被測管的跨導很小，用此法測時，反向阻值變化不大。
