什么是漏極 源極 柵極及場效應管的結構原理解析

場效應管

場效應管一般的晶體管是由兩種極性的載流子，即多數載流子和反極性的少數載流子參與導電，因此稱為雙極型晶體管，而FET僅是由多數載流子參與導電，它與雙極型相反，也稱為單極型晶體管。

它屬于電壓控制型半導體器件，具有輸入電阻高（108～109Ω）、噪聲小、功耗低、動態范圍大、易于集成、沒有二次擊穿現象、安全工作區域?qū)挼葍?yōu)點，現已成為雙極型晶體管和功率晶體管的強大競爭者。

場效應管的結構原理解析

在兩個高摻雜的P區中間，夾著一層低摻雜的N區（N區一般做得很?。?，形成了兩個PN結。在N區的兩端各做一個歐姆接觸電極，在兩個P區上也做上歐姆電極，并把這兩P區連起來，就構成了一個場效應管。如圖所示：

N型導電溝道結型場效應管的電路符號

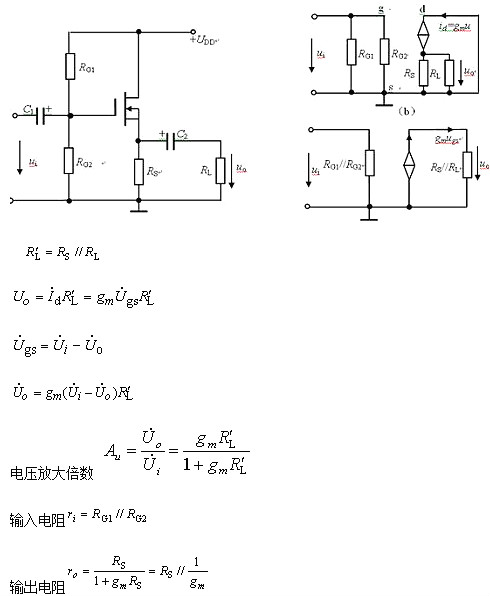

將兩個P區的引出線連在一起作為一個電極，稱為柵極，在N型硅片兩端各引出一個電極，分別稱為源極和漏極，很薄的N區稱為導電溝道。共漏極放大電路——源極輸出器

共漏極放大電路也具有電壓放大倍數小于1，但接近1；輸出電壓與輸入電壓同相；輸入電阻高，輸出電阻低的特點。

什么是漏極

將兩個P區的引出線連在一起作為一個電極，稱為柵極，在N型硅片兩端各引出一個電極，分別稱為源極和漏極，很薄的N區稱為導電溝道。共漏極放大電路——源極輸出器。柵極簡稱為G，源極簡稱為S，漏極簡稱為D。

開漏形式電路的特點

1.利用外部電路的驅動能力，減少I(mǎi)C內部的驅動，?或驅動比芯片電源電壓高的負載。

2.可以將多個開漏輸出的Pin，連接到一條線上。通過一只上拉電阻，在不增加任何器件的情況下，形成“與邏輯”關系。這也是I2C，SMBus等總線判斷總線占用狀態的原理。

3.由于漏級開路，所以后級電路必須接一上拉電阻，上拉電阻的電源電壓就可以決定輸出電平。這樣就可以進行任意電平的轉換了。

4.源極開路提供了靈活的輸出方式，但是也有其弱點，就是帶來上升沿的延時。因?yàn)樯仙厥峭ㄟ^(guò)外接上拉無源電阻對負載充電，所以當電阻選擇小時延時就小，但功耗大；反之延時大功耗小。所以如果對延時有要求，則建議用下降沿輸出。
