電子元器件基礎知識，作為一位電子元器件的采購，不單單是需要靈活的業務能力，還更需要掌握電子元器件的一些硬件的東西。如電子元器件的分類、型號識別、用途等專業基礎知識，才能為企業提供更好、更專業的采購建議。那接下來就給大家盤點一些關于電子元器件基礎知識。

電子元器件是電子元件和電小型的機器、儀器的組成部分，其本身常由若干零件構成，可以在同類產品中通用；常指電器、無線電、儀表等工業的某些零件，如電容、晶體管、游絲、發條等子器件的總稱。

這里整理了電子元器件圖片、名稱、釋義、符號對照圖，希望能夠給大家在日常工作中帶來一些幫助。

（一）電子元件名稱大全圖-電阻系列

電阻器（Resistor）是一個限流元件，用字母R來表示，單位為歐姆Ω。將電阻接在電路中后，電阻器一般是兩個引腳，它可限制通過它所連支路的電流大小。阻值不能改變的稱為固定電阻器。阻值可變的稱為電位器或可變電阻器。

電阻元件的電阻值大小一般與溫度，材料，長度，還有橫截面積有關，衡量電阻受溫度影響大小的物理量是溫度系數，其定義為溫度每升高1℃時電阻值發生變化的百分數。電阻的主要物理特征是變電能為熱能，也可說它是一個耗能元件，電流經過它就產生內能。實際器件如燈泡，電熱絲等均可表示為電阻器元件。

電阻在電路中通常起分壓、分流的作用。對信號來說，交流與直流信號都可以通過電阻。

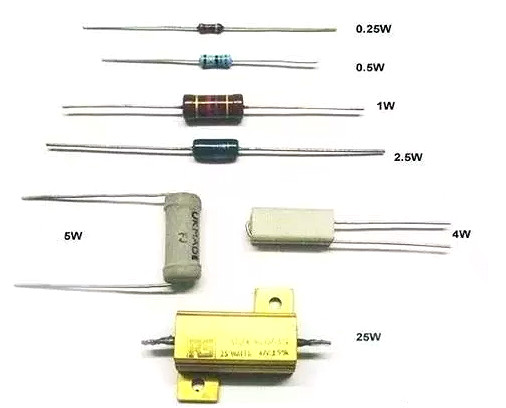

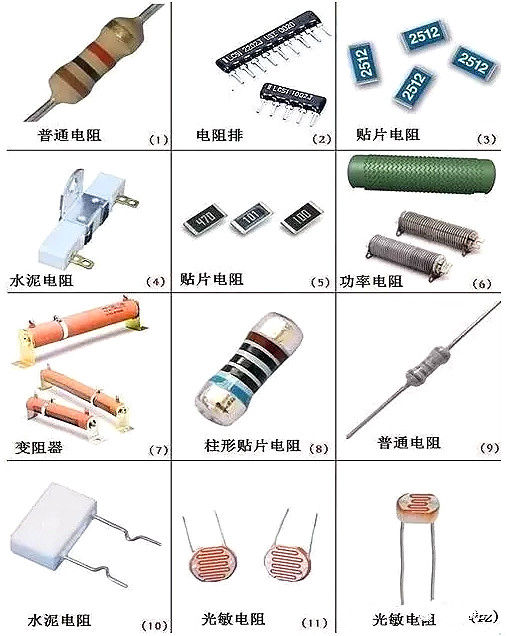

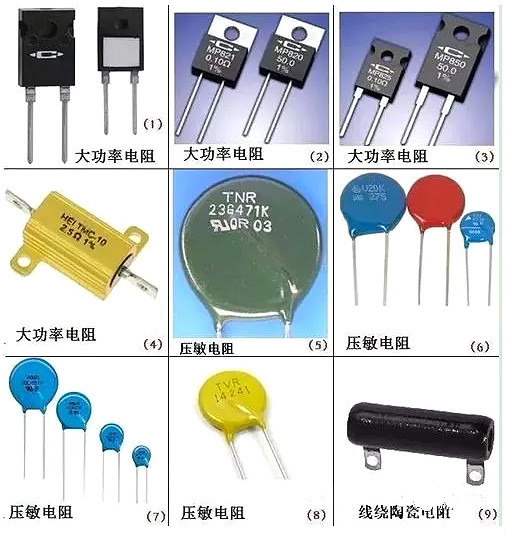

電子元件名稱大全圖

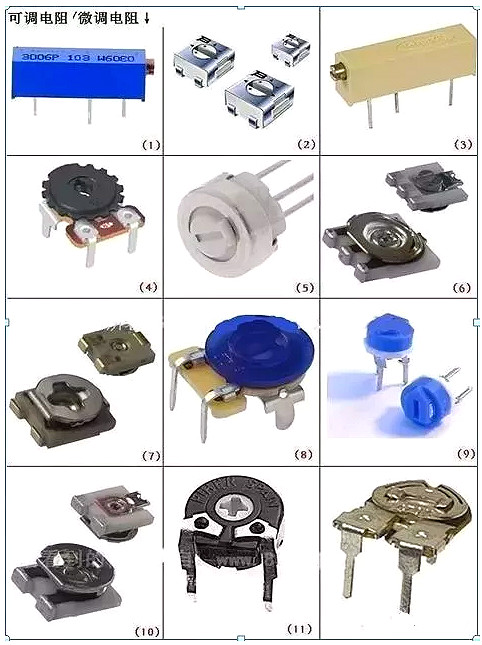

1、可調電阻/微調電阻：

可調電阻也叫可變電阻（Rheostat），可調電阻的電阻值的大小可以人為調節，以滿足電路的需要。

可調電阻按照電阻值的大小、調節的范圍、調節形式、制作工藝、制作材料、體積大小等等可分為許多不同的型號和類型，分為：電子元器件可調電阻，瓷盤可調電阻，貼片可調電阻，線繞可調電阻等等。

電子元件名稱大全圖

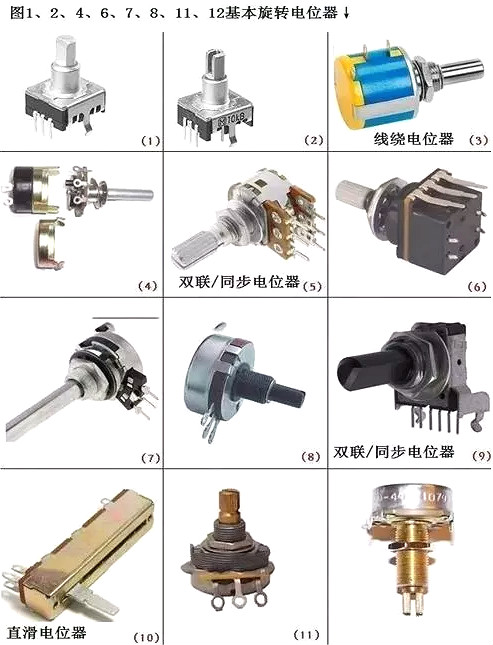

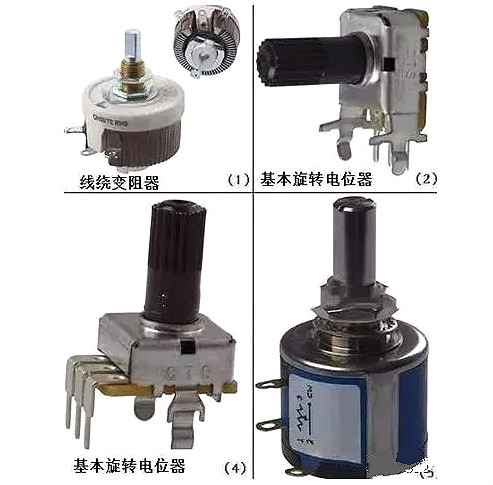

（二）電子元件名稱大全圖-電位器

電位器（Potentiometer）是具有三個引出端、阻值可按某種變化規律調節的電阻元件。電位器通常由電阻體和可移動的電刷組成。當電刷沿電阻體移動時，在輸出端即獲得與位移量成一定關系的電阻值或電壓。

電位器既可作三端元件使用也可作二端元件使用。后者可視作一可變電阻器，由于它在電路中的作用是獲得與輸入電壓（外加電壓）成一定關系得輸出電壓，因此稱之為電位器。

電子元件名稱大全圖

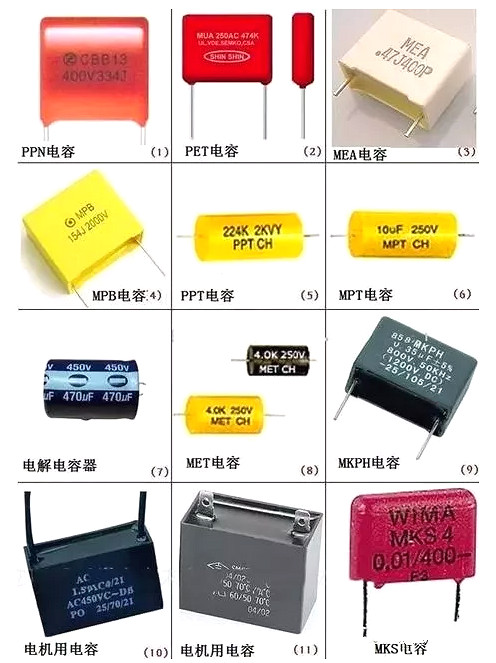

（三）電子元件名稱大全圖-電容

電容器（capacitor），通常簡稱其容納電荷的本領為電容，用字母C表示，單位為F（法拉）。任何兩個彼此絕緣且相隔很近的導體（包括導線）間都構成一個電容器。作用：隔直通交，耦合，旁路，濾波，調諧回路，能量轉換，控制等方面。

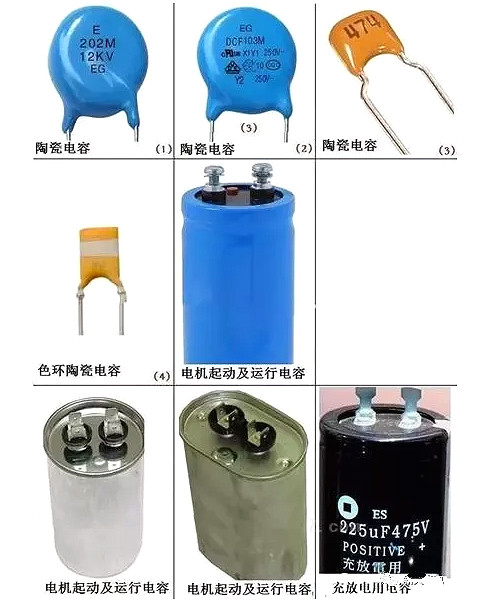

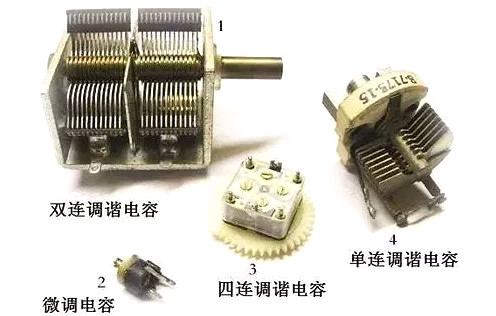

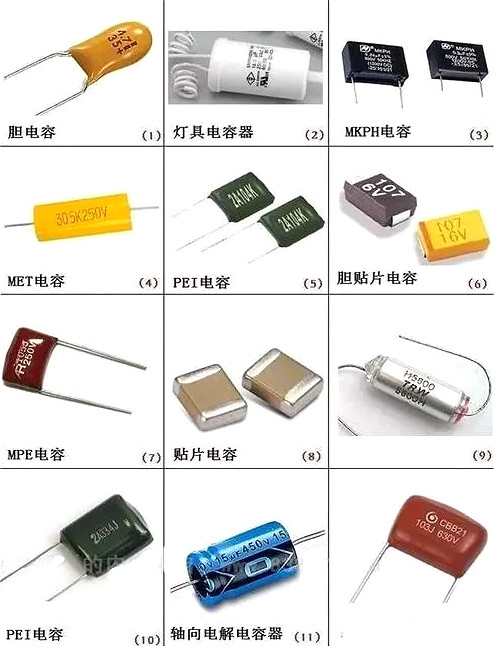

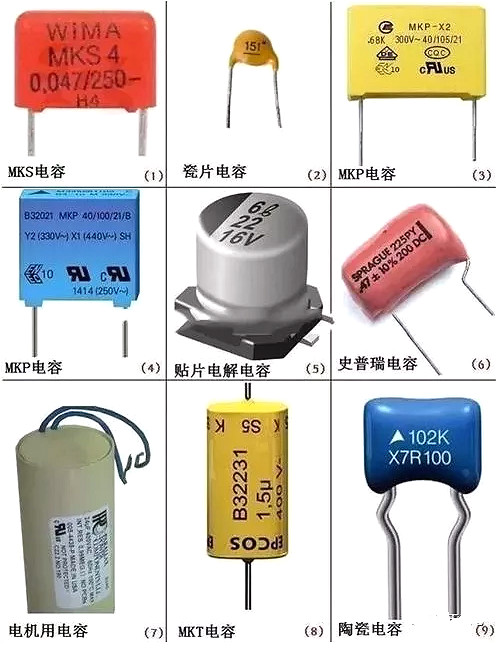

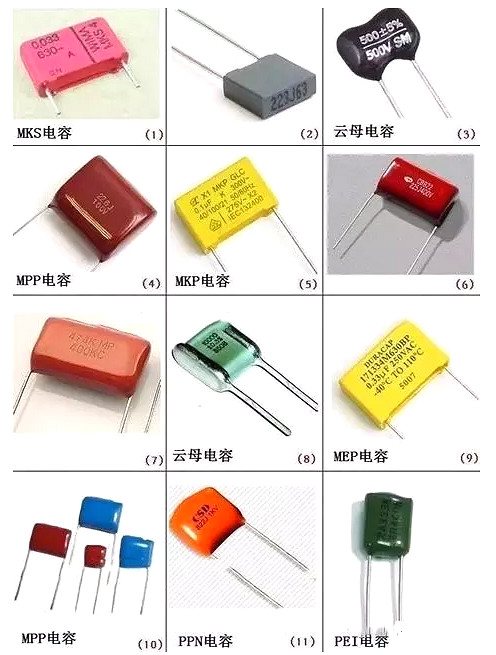

電子元件名稱大全圖

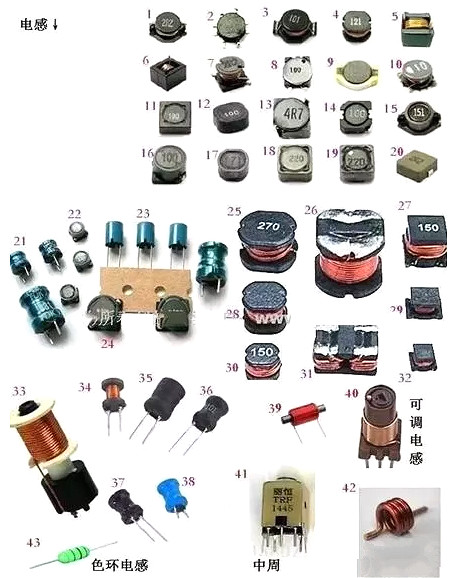

（四）電子元件名稱大全圖-電感器

電感器(Inductor)是能夠把電能轉化為磁能而存儲起來的元件。電感器的結構類似于變壓器，但只有一個繞組。電感器具有一定的電感，它只阻礙電流的變化。如果電感器在沒有電流通過的狀態下，電路接通時它將試圖阻礙電流流過它；如果電感器在有電流通過的狀態下，電路斷開時它將試圖維持電流不變。電感器又稱扼流器、電抗器、動態電抗器。

電感器的特性與電容器的特性正好相反，它具有阻止交流電通過而讓直流電順利通過的特性。直流信號通過線圈時的電阻就是導線本身的電阻壓降很小；

當交流信號通過線圈時，線圈兩端將會產生自感電動勢，自感電動勢的方向與外加電壓的方向相反，阻礙交流的通過，所以電感器的特性是通直流、阻交流，頻率越高，線圈阻抗越大。電感器在電路中經常和電容器一起工作，構成LC濾波器、LC振蕩器等。另外，人們還利用電感的特性，制造了阻流圈、變壓器、繼電器等。

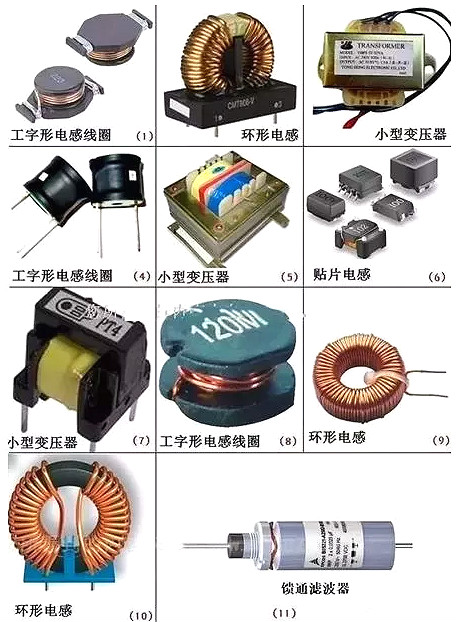

電子元件名稱大全圖

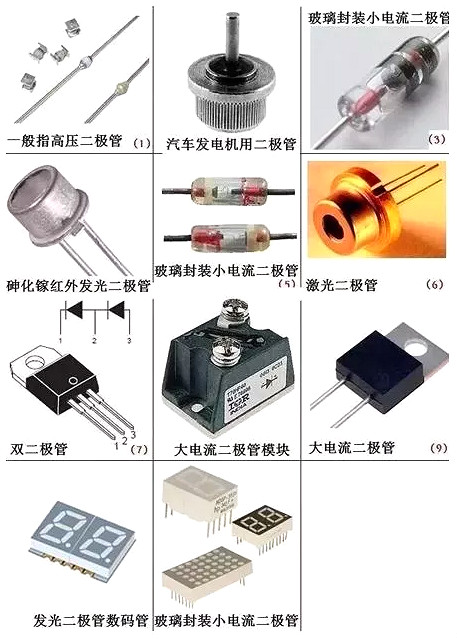

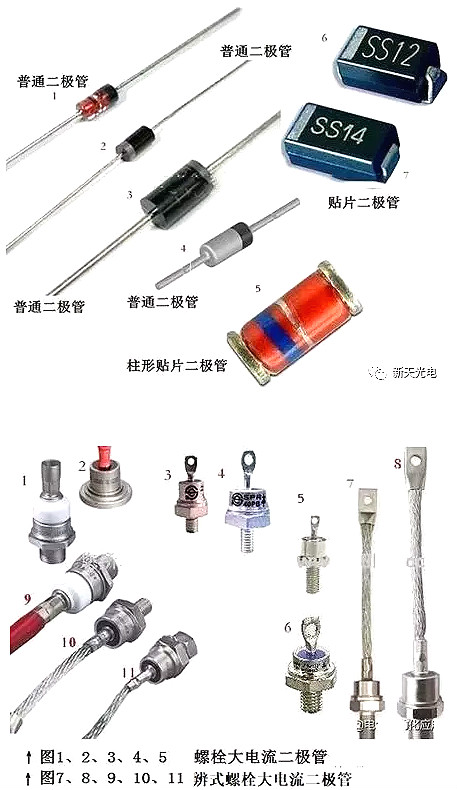

（五）電子元件名稱大全圖-二極管

二極管（Diode）是一種具有兩個電極的裝置。二極管最普遍的功能就是只允許電流由單一方向通過（稱為順向偏壓），反向時阻斷（稱為逆向偏壓）。因此，二極管可以想成電子版的逆止閥。而變容二極管（Varicap Diode）則用來當作電子式的可調電容器。大部分二極管所具備的電流方向性我們通常稱之為“整流（Rectifying）”功能。

早期的真空電子二極管；它是一種能夠單向傳導電流的電子器件。在半導體二極管內部有一個PN結兩個引線端子，這種電子器件按照外加電壓的方向，具備單向電流的傳導性。

一般來講，晶體二極管是一個由p型半導體和n型半導體燒結形成的p-n結界面。在其界面的兩側形成空間電荷層，構成自建電場。當外加電壓等于零時，由于p-n 結兩邊載流子的濃度差引起擴散電流和由自建電場引起的漂移電流相等而處于電平衡狀態，這也是常態下的二極管特性。

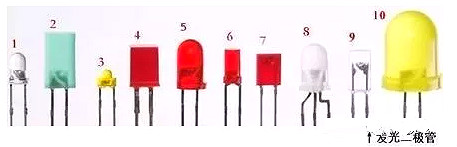

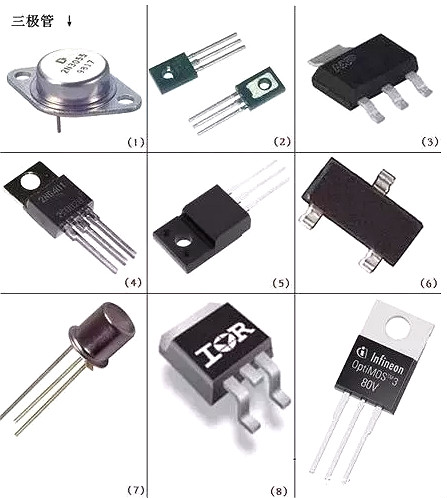

電子元件名稱大全圖
