國產三端穩壓管

國產三端穩壓管概述

三端穩壓管是一種直到臨界反向擊穿電壓前都具有很高電阻的半導體器件。穩壓管在反向擊穿時，在一定的電流范圍內（或者說在一定功率損耗范圍內），端電壓幾乎不變，表現出穩壓特性，因而廣泛應用于穩壓電源與限幅電路之中。

三端穩壓管工作原理

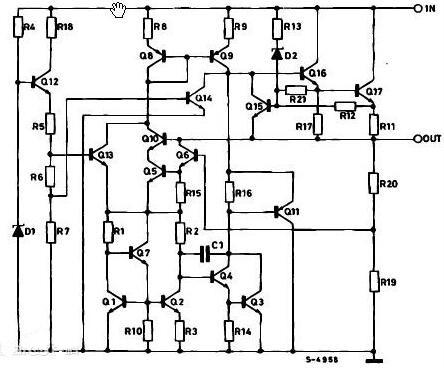

因?yàn)楣潭ㄈ朔€(wěn)壓器屬于串聯型穩壓電路，因此它的原理等同于串聯型穩壓電路。

其中R1、Rp、R2組成的分壓器是取樣電路，從輸出端取出部分電壓UB2作為取樣電壓加至三極管T2的基極。穩壓管Dz以其穩定電壓Uz作為基準電壓，加在T2的發射極上。R3是穩壓管的限流電阻。三極管T2組成比較放大電路，它將取樣電壓UB2與基準電壓Uz加以比較和放大，再去控制三極管T1的基極電位。輸入電壓Ui加在三極管T1與負載RL相串聯的電路上，因此，改變T1集電極間的電壓降UCE1便可調節RL兩端的電壓Uo。也就是說，穩壓電路的輸出電壓Uo可以通過三極管T1加以調節，所以T1稱為調整管。由于調整元件是晶體管管，而且在電路中與負載相串聯，故稱為晶體管串聯型穩壓電路。電阻R4和T1的基極偏置電阻，也是T2的集電極負載電阻。

當電網電壓降低或負載電阻減小而使輸出端電壓有所下降時，其取樣電壓UB2相應減小，T2基極電位下降。但因T2發射極電位既穩壓管的穩定Uz保持不變，所以發射極電壓UBE2減小，導致T2集電極電流減小而集電極電位Uc2升高。由于放大管T2的集電極與調整管T1的基極接在一起，故T1基極電位升高，導致集電極電流增大而管壓降UCE1減小。因?yàn)門1與RL串聯，所以，輸出電壓Uo基本不變。

同理,當電網電壓或負載發生變化引起輸出電壓Uo增大時，通過取樣、比較放大、調整等過程，將使調整調整管的管壓降UCE1增加，結果抑制了輸出端電壓的增大，輸出電壓仍基本保持不變。

調節電位器Rp，可對輸出電壓進行微調。調整管T1與負載電阻RL組成的是射極輸出電路，所以具有穩定輸出電壓的特點。

在串聯型穩壓電源電路的工作過程中，要求調整管始終處在放大狀態。通過調整管的電流等于負載電流，因此必須選用適當?shù)拇蠊β使茏髡{(diào)整管，并按規定安裝散熱裝置。為了防止短路或長期過載燒壞調整管，在直流穩壓器中一般還設有短路保護和過載保護等電路。

國產三端穩壓管

國產三端穩壓管公司簡介

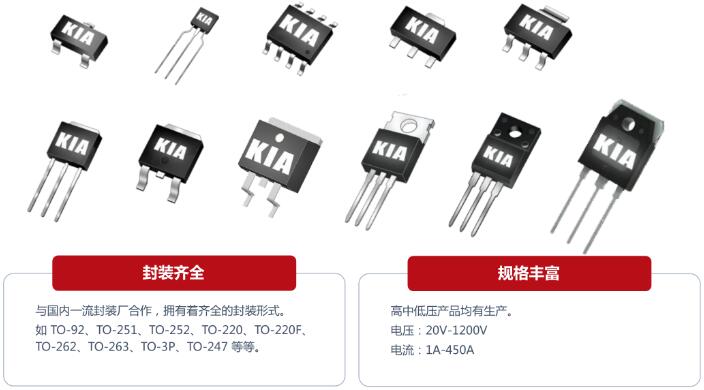

國產三端穩壓管，深圳市可易亞半導體科技有限公司.是一家專業從事中、大、功率場效應管(MOSFET)、快速恢復二極管、三端穩壓管開發設計，集研發、生產和銷售為一體的國家高新技術企業。

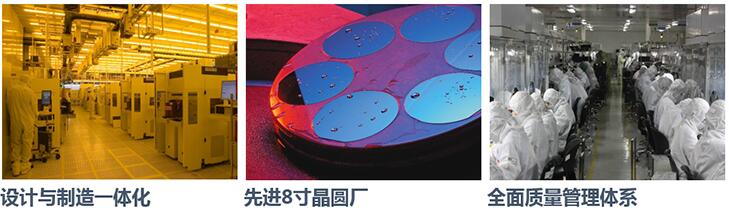

已經擁有了獨立的研發中心，研發人員以來自韓國(臺灣)超一流團隊，可以快速根據客戶應用領域的個性來設計方案，同時引進多臺國外先進設備，業務含括功率器件的直流參數檢測、雪崩能量檢測、可靠性實驗、系統分析、失效分析等領域。

國產三端穩壓管

強大的研發平臺，使得KIA在工藝制造、產品設計方面擁有知識產權35項，并掌握多項場效應管核心制造技術。自主研發已經成為了企業的核心競爭力。

國產三端穩壓管

國產三端穩壓管KIA半導體的產品涵蓋工業、新能源、交通運輸、綠色照明四大領域，不僅包括光伏逆變及無人機、充電樁、這類新興能源，也涉及汽車配件、LED照明等家庭用品。KIA專注于產品的精細化與革新，力求為客戶提供最具行業領先、品質上乘的科技產品。

國產三端穩壓管

從設計研發到制造再到倉儲物流，KIA半導體真正實現了一體化的服務鏈，真正做到了服務細節全到位的品牌內涵，我們致力于成為場效應管（MOSFET）功率器件領域的領跑者，為了這個目標，KIA半導體正在持續創新，永不止步！

國產三端穩壓管

國產三端穩壓管選型表

國產三端穩壓管型號如下：

Part Number	Maximum Ratings		Vout（V）			Package
Part Number	VIN（V）	IOUT（mA）	Min	Typ	Max	Package
KIA7805	30	1.5A	4.8	5	5.2	TO-92、SOT-89
KIA78L05	30	100	4.8	5	5.2	SO-89
KIA78L05FS	30	200	4.82	5	5.17	TO-92、SOT-89
KIA78L06	30	100	5.76	6	6.24	TO-92、SOT-89
KIA78L08	30	100	7.68	8	8.32	TO-92、SOT-89
KIA78L09	30	100	8.64	9	9.36	TO-92、SOT-89
KIA78L10	30	100	9.6	10	10.4	TO-92、SOT-89
KIA78L12	30	100	11.52	12	12.48	TO-92、SOT-89
KIA78L15	30	100	14.4	15	15.6	TO-92、SOT-89
KIA78L18	30	100	17.28	18	18.72	TO-92、SOT-89
KIA78L24	40	100	23.04	24	24.96	TO-92、SOT-89
KIA79L05	-35	100	-4.8	-5	-5.2	TO-92、SOT-89
KIA79L06	-35	100	-5.76	-6	-6.24	TO-92、SOT-89
KIA79L08	-35	100	-7.68	-8	-8.32	TO-92、SOT-89
KAI79L09	-35	100	-8.64	-9	-9.36	TO-92、SOT-89
KIA79L10	-35	100	-9.6	-10	-10.4	TO-92、SOT-89
KIA79L12	-35	100	-11.52	-12	-12.48	TO-92、SOT-89
KIA79L15	-35	100	-14.4	-15	-15.6	TO-92、SOT-89
KIA79L18	-35	100	-17.28	-18	-18.72	TO-92、SOT-89
KAI79L24	-40	100	-23.04	-24	-24.96	TO-92、SOT-89
KIA1117-ADJ	12	1000		-1.25		SOT223
KIA1117-1.8	12	1000	1.764	1.8	1.836	SOT223
KIA1117-2.5	12	1000	2.45	2.5	2.55	SOT223
KIA1117-3.3	12	1000	3.234	3.3	3.366	SOT223
KIA1117-5.0	12	1000	4.9	5	5.1	SOT223
KIA431	36	100	2.487	2.5	2.513	TO-92、SOT23
KIA431	36	100	2.487	2.5	2.513	TO-89
