電感器(Inductor)是能夠把電能轉化為磁能而存儲起來的元件。電感器的結構類似于變壓器，但只有一個繞組。電感器具有一定的電感，它只阻礙電流的變化。如果電感器在沒有電流通過的狀態下，電路接通時它將試圖阻礙電流流過它；如果電感器在有電流通過的狀態下，電路斷開時它將試圖維持電流不變。電感器又稱扼流器、電抗器、動態電抗器。
將跨導線繞在絕緣骨架上，就構成了線圈。線圈有空磁驅動芯片的線圈。線圈的線匝組合稱為繞組，繞組形式有單層和多層之分，單層繞組有間繞和密繞兩種形式．多層繞組有分層平繞、亂繞、蜂房式繞等形式。各種電感實物如圖2—30所示。
(1)小型固定MOS電感線圈是將線圈繞制在軟磁鐵氧體的基體上構成的．汶樣能獲得比空心、、線圈更大的電感量和較大的Q值。它一般有立式和臥式兩種，外表涂有環氧樹脂或其他材料作為保護層。由于其具有質量輕、體積小、安裝方便等優點，所以被廣泛應存在電視機收錄機等的濾波、陷波、扼流、振蕩、延遲等電路中。
(2)高頻天線線圈，其骨架一般采用紙管或塑料，用多股絲漆包線繞制成。
(3)偏轉線圈。黑白電視機的偏轉線圈由兩組線圈、鐵氧體磁環和中心位置調節片等組成。為了在顯像管的熒光屏上顯示圖像，就要使電子束沿著熒光屏進行掃描。偏轉線圈就是利用磁場產生的力使電子束偏轉的，其中行偏轉使得電子束沿水平方向運動，場偏轉又使得電子元件柬沿垂直方向運動，結果在熒光屏上就形成了長方形的光柵。
線圈MOS元件電感量的變化可分為跳躍式和平滑式兩種。例如，電視機的諧振選臺所用的電感線圈，就可將一個線圈引出數個抽頭，以供接收不同頻道的電視信號，這種引出抽頭改變．感量的方法使得電感量呈跳躍式，因此這種電感線圈也稱為跳躍式線圈。在需要平滑均改變電感值時，有以下三種方法：
(1)通過調節線圈巾磁芯或銅芯的相對位置改變線電感量；
(2)通過滑動在線圈觸點~f位置來改變線圈匝數，從而改變電感量；
(3)將兩個串聯線圈的相位置進行均勻改變以實現互感量的改變，從使線圈的總電值隨著變化。
電路板中的磁棒/磁環電感器主要用在各種供電電路中。磁棒/磁環電感器可以使用數字萬用表測量，也可以使用指針式萬用表進行檢測，為了測量準確，可對電感器采用開路測量。
用數字萬用表檢測電路板中電感器的方法如下：

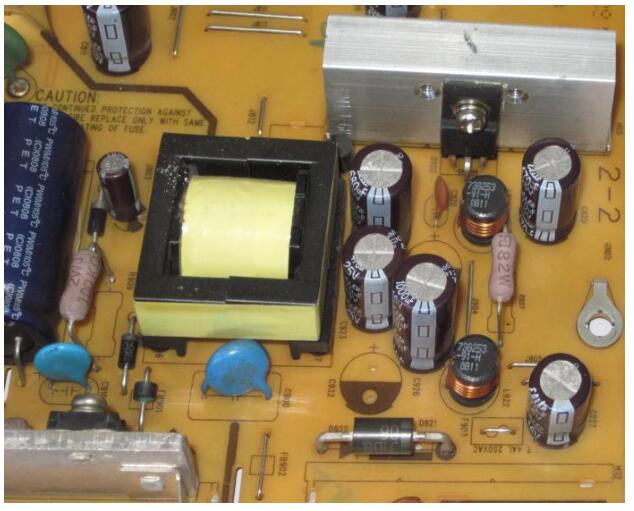

（1）首先斷開電路板的電源，接著對待測磁棒電感器進行觀察，看待測電感器是否發生損壞，有無燒焦、虛焊、線圈有無變形等情況。如果有，說明電感器已發生損壞。如圖1所示，為一待測磁棒電感器。
圖1 待測磁棒電感器
（2）如果待測磁棒電感器外觀沒有明顯損壞，用電烙鐵將待測磁環電感器從電路板上焊下，并清潔磁環電感器兩端的引腳，去除兩端引腳上存留的污物，確保測量時的準確性。磁棒電感器的拆焊方法如圖2所示。
圖2 磁棒電感器的拆焊方法

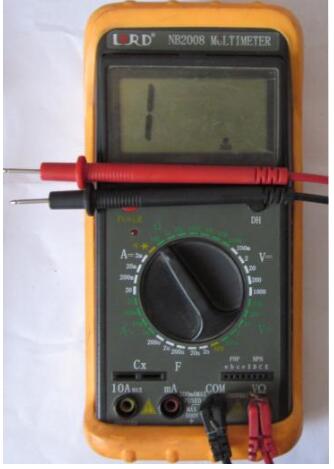

（3）將數字萬用表旋至歐姆擋的“200”擋，如圖3所示。
圖3 萬用表檔位的選擇

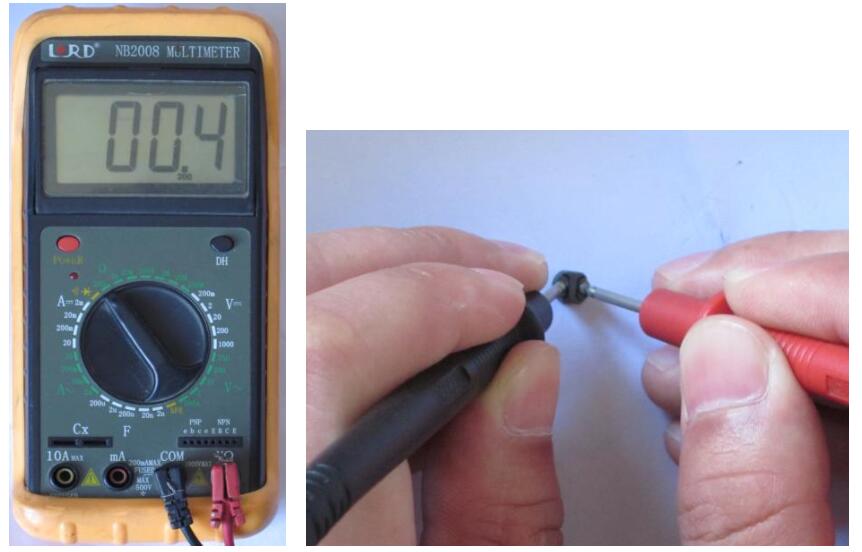

（4）將萬用表的紅、黑表筆分別搭在待測磁棒電感器兩端的引腳上，檢測兩引腳間的阻值。如圖4所示。
圖4 測量磁棒電感器

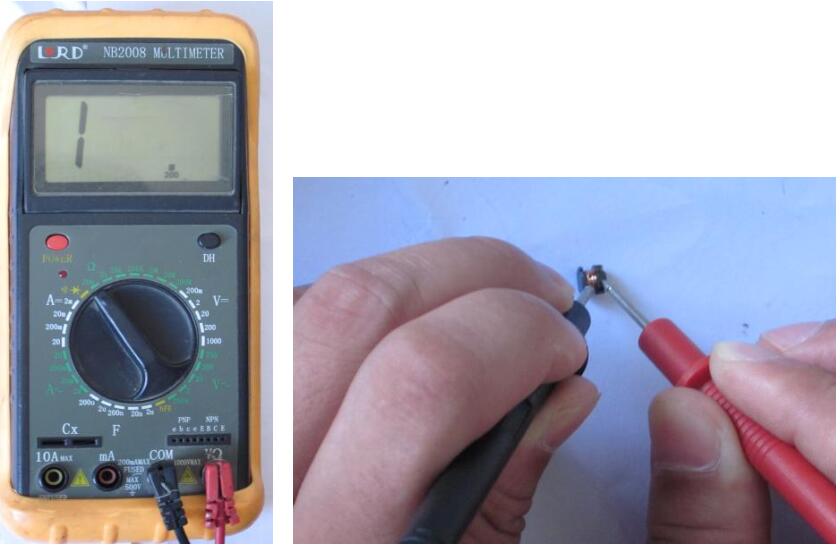

由于測得磁棒電感器的阻值非常接近于 00.0，因此可以判斷該電感器沒有斷路故障。然后選擇萬用表的“200M”檔，檢測電感器的線圈引線與鐵心之間，線圈與線圈之間的阻值，如圖 3-35 所示，正常情況下線圈引線與鐵心之間，線圈引線與線圈引線之間的阻值均為無窮大，即測量時數字萬用表的表盤應始終顯示為“1.”。
圖5 磁棒電感器絕緣性檢測
經檢測該磁棒電感器的絕緣性良好，不存在漏電現象。
